通带频率0.9~6GHz, 带外抑制DC-650MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.9 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-650 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

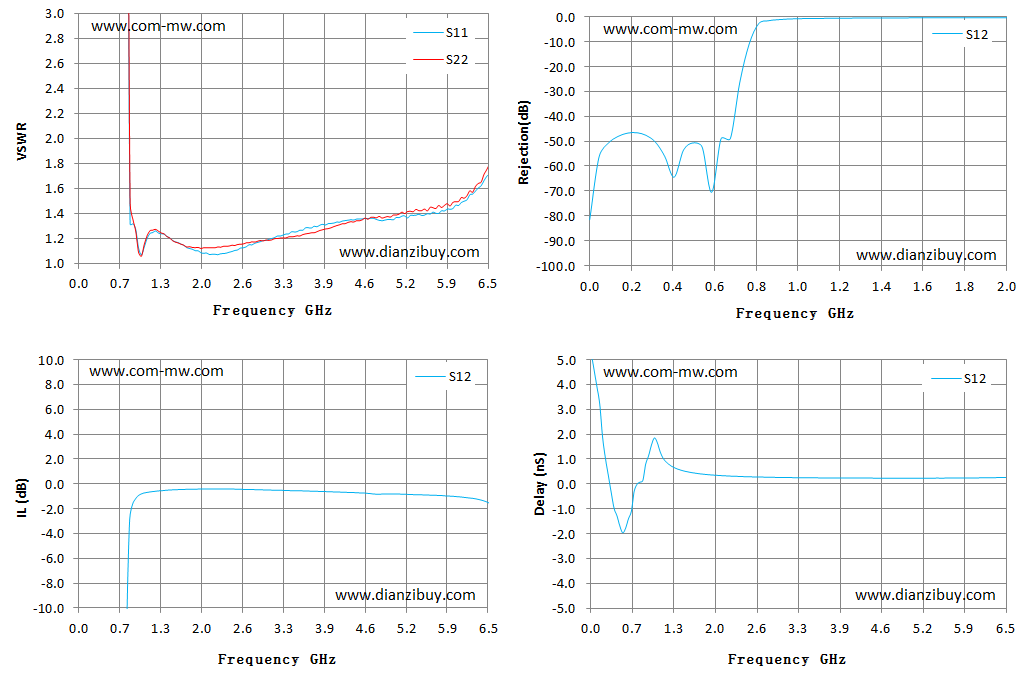

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 92692.81 | 1760.72 | -81.55 | -81.55 | 5.29 |
| 0.14 | 2756.14 | 4876.68 | -48.09 | -48.09 | 3.21 |
| 0.29 | 362.47 | 581.95 | -47.62 | -47.62 | 0.33 |
| 0.43 | 116.94 | 157.04 | -64.44 | -64.44 | -1.28 |
| 0.57 | 48.47 | 63.92 | -52.41 | -52.41 | -1.78 |
| 0.71 | 20.76 | 25 | -48.87 | -48.87 | -0.29 |
| 0.86 | 1.32 | 1.36 | -1.64 | -1.64 | 0.8 |
| 1 | 1.07 | 1.06 | -0.82 | -0.82 | 1.85 |
| 1.14 | 1.24 | 1.26 | -0.65 | -0.65 | 1.05 |
| 1.29 | 1.25 | 1.26 | -0.57 | -0.57 | 0.71 |
| 1.43 | 1.22 | 1.22 | -0.51 | -0.51 | 0.56 |
| 1.57 | 1.18 | 1.17 | -0.47 | -0.47 | 0.48 |
| 1.71 | 1.15 | 1.15 | -0.45 | -0.45 | 0.42 |
| 1.86 | 1.11 | 1.13 | -0.43 | -0.43 | 0.37 |
| 2 | 1.08 | 1.13 | -0.41 | -0.41 | 0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
