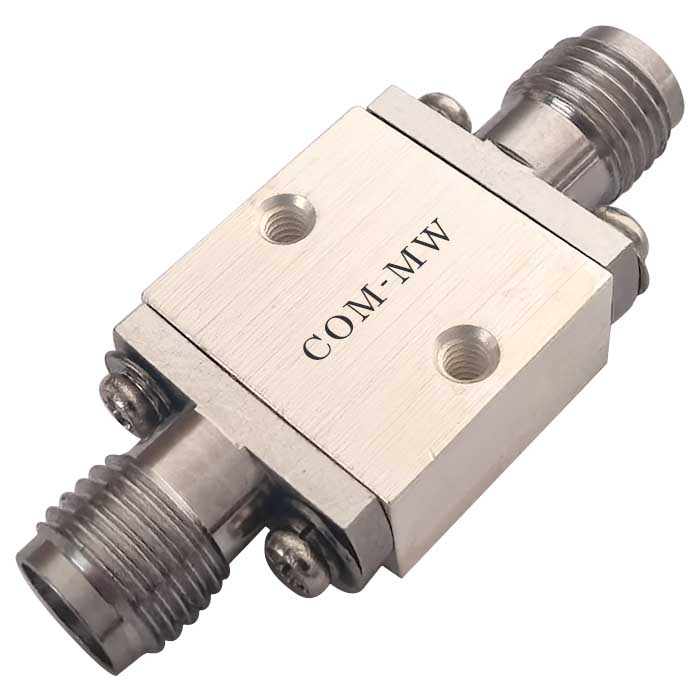

通带频率 1~18GHz, 0.6-0.7GHz≥30dB, DC-0.6GHz≥50, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 0.6-0.7 | GHz≥ | 30 | dB | ||
| 带外抑制 | DC-0.6 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

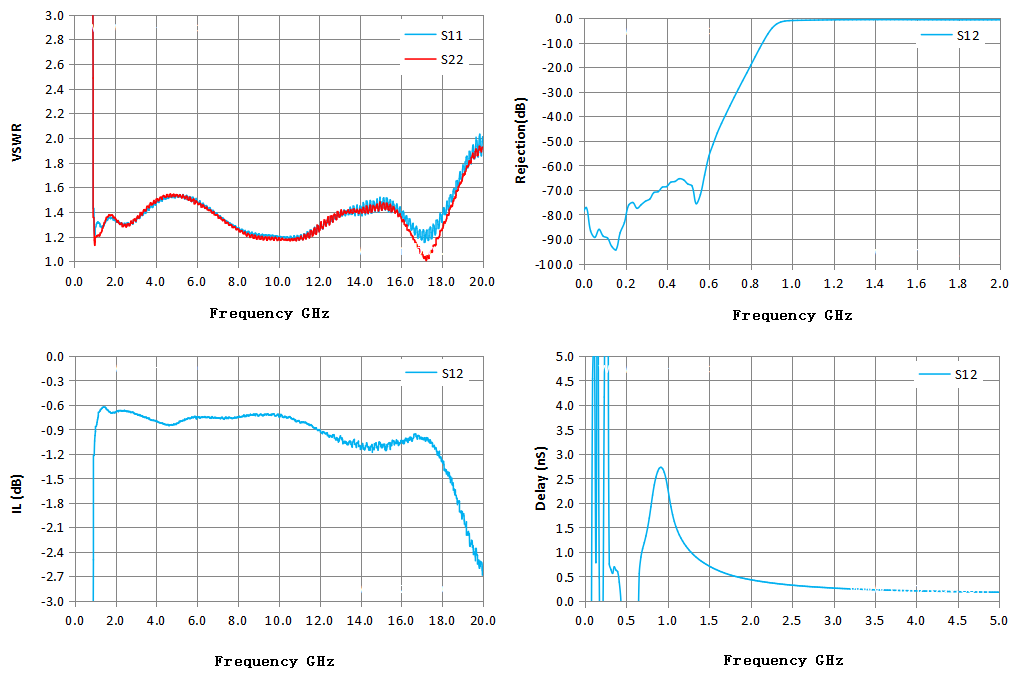

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1388.48 | 2162.29 | -80.54 | -80.54 | -63.68 |
| 0.14 | 821.04 | 358.33 | -88.87 | -88.87 | 4.54 |
| 0.24 | 237.18 | 162.84 | -83.37 | -83.37 | -1.66 |
| 0.35 | 268.61 | 143.43 | -73.74 | -73.74 | 0.64 |
| 0.45 | 155.17 | 104.72 | -66.86 | -66.86 | 0.38 |
| 0.56 | 65.65 | 62.38 | -68.31 | -68.31 | -1.73 |
| 0.66 | 42.39 | 43.53 | -51.42 | -51.42 | -1.39 |
| 0.77 | 28.01 | 28.86 | -28.87 | -28.87 | 1.33 |
| 0.87 | 13.31 | 13.20 | -12.39 | -12.39 | 2.37 |
| 0.98 | 1.83 | 1.74 | -1.63 | -1.63 | 2.70 |
| 1.08 | 1.25 | 1.18 | -0.89 | -0.89 | 1.92 |
| 1.19 | 1.32 | 1.21 | -0.73 | -0.73 | 1.28 |
| 1.29 | 1.30 | 1.22 | -0.67 | -0.67 | 1.03 |
| 1.40 | 1.27 | 1.25 | -0.63 | -0.63 | 0.87 |
| 1.50 | 1.29 | 1.30 | -0.63 | -0.63 | 0.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
