通带频率1.2~6GHz, 带外抑制DC-950MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.2 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

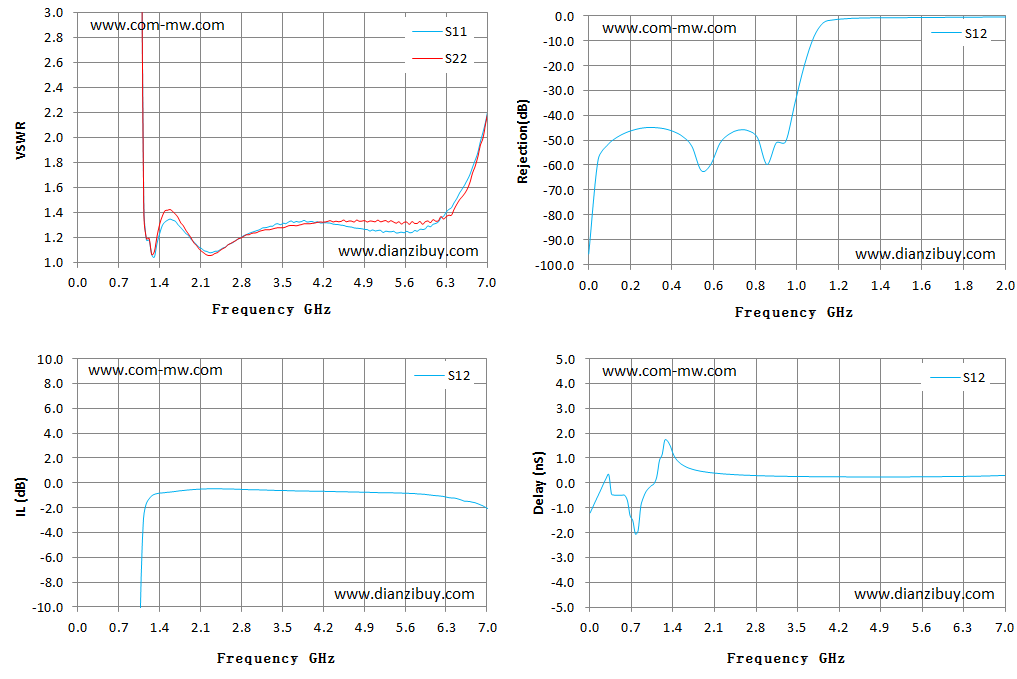

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 5175.96 | 12845.26 | -95.7 | -95.7 | -1.21 |
| 0.14 | 10604.07 | 6832.11 | -48.84 | -48.84 | -0.51 |
| 0.29 | 614.85 | 1645.2 | -44.95 | -44.95 | 0.18 |
| 0.43 | 191.31 | 394 | -46.43 | -46.43 | -0.49 |
| 0.57 | 90.03 | 189.77 | -62.2 | -62.2 | -0.49 |
| 0.71 | 51.83 | 114.22 | -47.49 | -47.49 | -1.32 |
| 0.86 | 26.33 | 46.08 | -59.72 | -59.72 | -0.94 |
| 1 | 15.17 | 19.53 | -34.89 | -34.89 | -0.21 |
| 1.14 | 1.45 | 1.38 | -2.88 | -2.88 | 0.25 |
| 1.29 | 1.07 | 1.07 | -1.07 | -1.07 | 1.73 |
| 1.43 | 1.24 | 1.31 | -0.83 | -0.83 | 1.21 |
| 1.57 | 1.35 | 1.42 | -0.76 | -0.76 | 0.77 |
| 1.71 | 1.35 | 1.39 | -0.69 | -0.69 | 0.6 |
| 1.86 | 1.24 | 1.26 | -0.59 | -0.59 | 0.48 |
| 2 | 1.17 | 1.16 | -0.53 | -0.53 | 0.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
