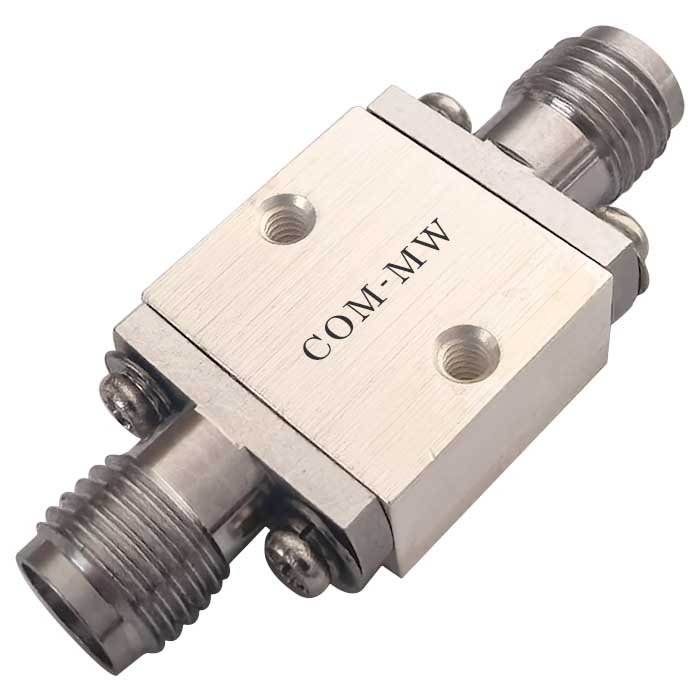

通带频率 2~18GHz, DC-1.7GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

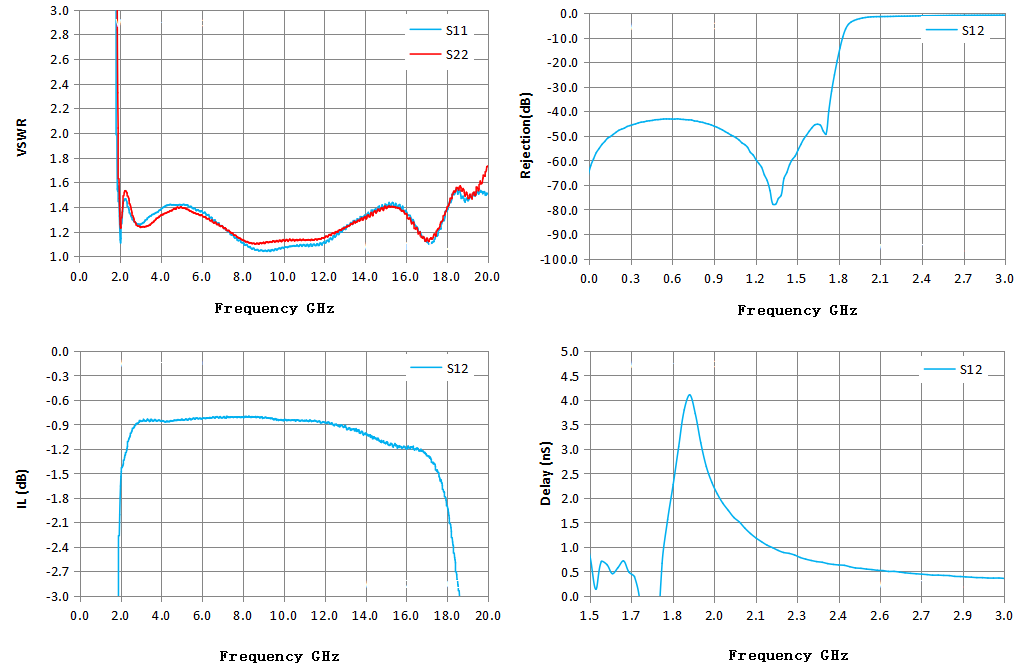

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 8904.31 | 3974.43 | -67.12 | -67.12 | 3.12 |
| 0.24 | 1389.80 | 136.34 | -48.59 | -48.59 | 0.55 |
| 0.45 | 259.38 | 43.89 | -44.02 | -44.02 | 0.21 |
| 0.67 | 143.10 | 42.04 | -43.06 | -43.06 | 0.39 |
| 0.88 | 87.16 | 53.16 | -44.92 | -44.92 | 0.37 |
| 1.09 | 55.64 | 36.90 | -50.89 | -50.89 | 0.43 |
| 1.30 | 35.56 | 21.36 | -65.94 | -65.94 | -0.24 |
| 1.52 | 24.09 | 17.28 | -58.20 | -58.20 | 0.77 |
| 1.73 | 13.68 | 15.57 | -49.37 | -49.37 | -9.50 |
| 1.94 | 1.57 | 2.04 | -3.02 | -3.02 | 2.64 |
| 2.15 | 1.36 | 1.40 | -1.40 | -1.40 | 1.04 |
| 2.36 | 1.44 | 1.52 | -1.19 | -1.19 | 0.69 |
| 2.58 | 1.32 | 1.38 | -0.99 | -0.99 | 0.52 |
| 2.79 | 1.27 | 1.27 | -0.90 | -0.90 | 0.42 |
| 3.00 | 1.25 | 1.24 | -0.85 | -0.85 | 0.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
