通带频率200~2300MHz, 带外抑制DC-130MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-130 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

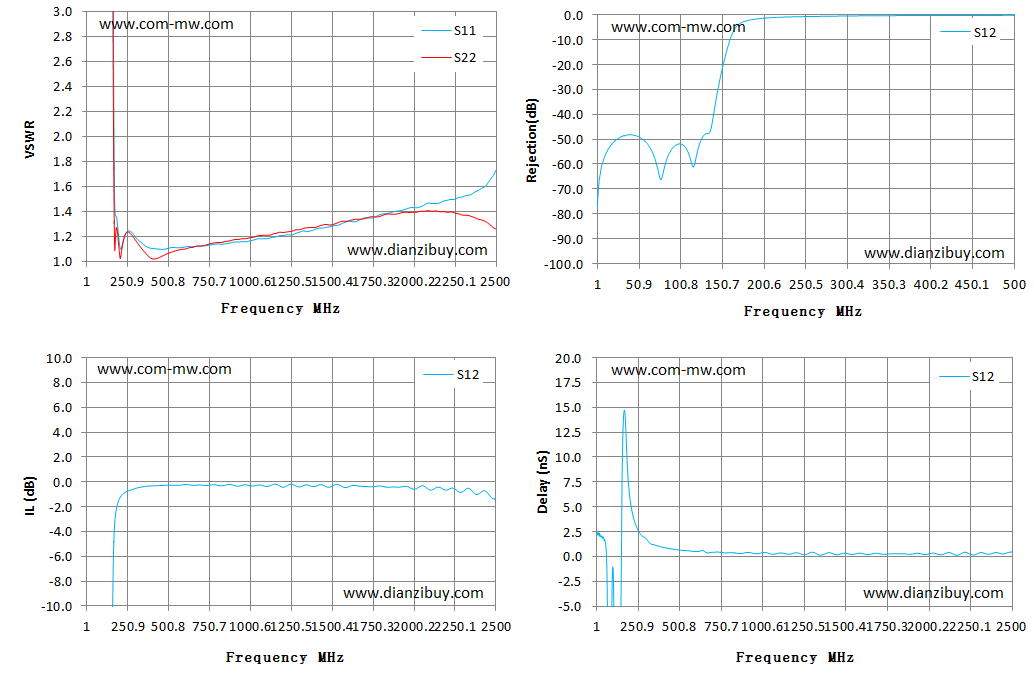

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 213.35 | 100.47 | -76.86 | -76.86 | 2.44 |
| 22 | 1111.15 | 12536.23 | -50.78 | -50.78 | 2.04 |
| 44 | 759.68 | 347.2 | -48.42 | -48.42 | 1.62 |
| 65 | 268.02 | 203.51 | -54.03 | -54.03 | -8.42 |
| 86 | 157.08 | 102.09 | -56.28 | -56.28 | -12.41 |
| 108 | 67.41 | 47.73 | -54.21 | -54.21 | -13.09 |
| 129 | 29.76 | 22.06 | -48.2 | -48.2 | -17.5 |
| 151 | 9.52 | 6.92 | -20.81 | -20.81 | 5.88 |
| 172 | 1.41 | 1.11 | -3.41 | -3.41 | 13.75 |
| 193 | 1.22 | 1.16 | -1.64 | -1.64 | 6.85 |
| 215 | 1.13 | 1.12 | -1.08 | -1.08 | 4.28 |
| 236 | 1.23 | 1.23 | -0.85 | -0.85 | 3.1 |
| 257 | 1.25 | 1.25 | -0.72 | -0.72 | 2.39 |
| 279 | 1.24 | 1.22 | -0.62 | -0.62 | 2 |
| 300 | 1.2 | 1.18 | -0.52 | -0.52 | 1.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
