通带频率230~2300MHz, 带外抑制DC-165MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 230 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-165 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

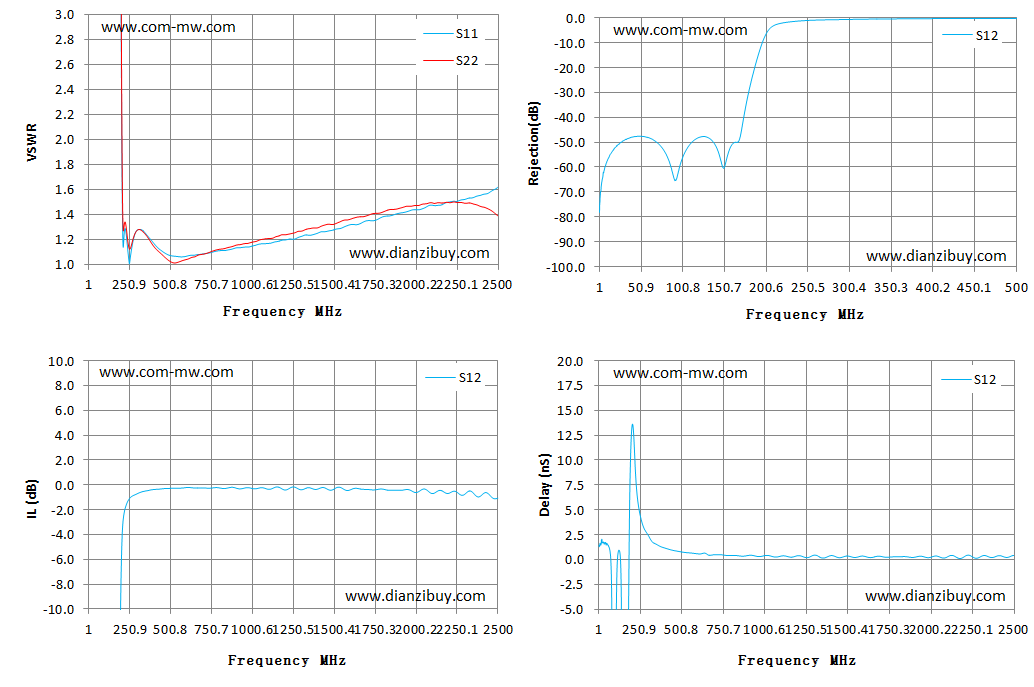

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 216.06 | 99.72 | -78.19 | -78.19 | 1.44 |
| 30 | 1453.99 | 3462.89 | -49.37 | -49.37 | 1.71 |
| 58 | 1667.7 | 934.95 | -48.18 | -48.18 | 1.4 |
| 87 | 319.88 | 266.79 | -60.34 | -60.34 | -14.23 |
| 115 | 99.05 | 115.33 | -49.03 | -49.03 | 0.56 |
| 144 | 39.85 | 50.48 | -54.63 | -54.63 | -14.17 |
| 172 | 17.84 | 20.3 | -43.32 | -43.32 | -11.11 |
| 201 | 2.09 | 2.33 | -6.21 | -6.21 | 13.56 |
| 229 | 1.25 | 1.31 | -1.68 | -1.68 | 6.77 |
| 258 | 1.11 | 1.16 | -1 | -1 | 3.83 |
| 286 | 1.28 | 1.28 | -0.79 | -0.79 | 2.74 |
| 315 | 1.3 | 1.3 | -0.61 | -0.61 | 1.93 |
| 343 | 1.27 | 1.26 | -0.51 | -0.51 | 1.56 |
| 372 | 1.22 | 1.21 | -0.44 | -0.44 | 1.3 |
| 400 | 1.18 | 1.15 | -0.37 | -0.37 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
