通带频率280~2100MHz, 带外抑制DC-210MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 280 | ~ | 2100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-210 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

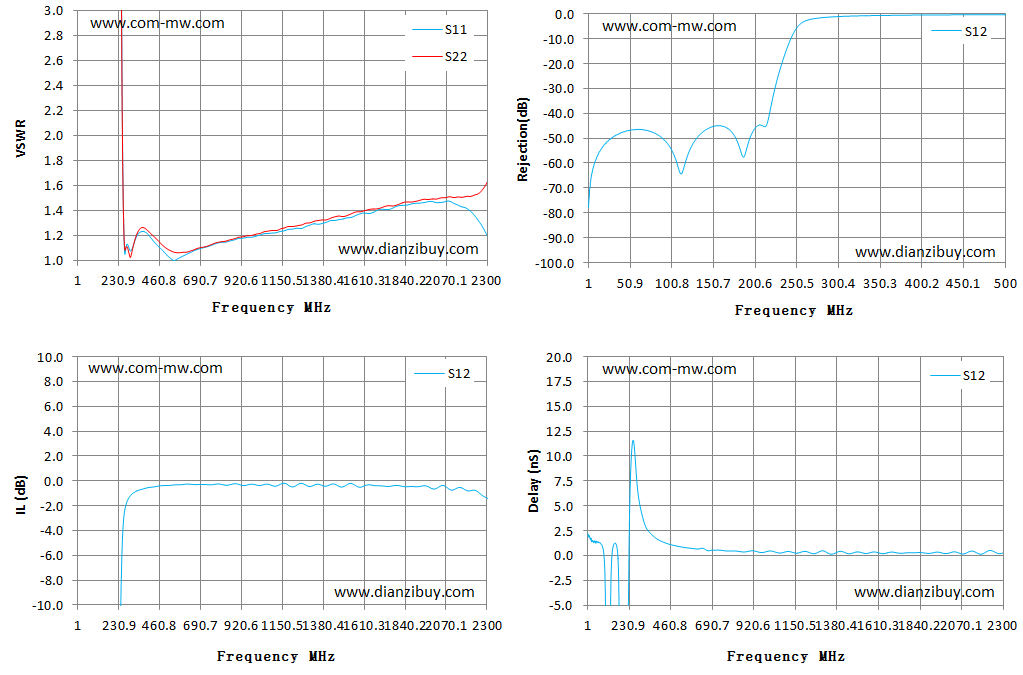

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 219.01 | 99.22 | -77.8 | -77.8 | 2.2 |
| 37 | 1226.23 | 1977.78 | -48.26 | -48.26 | 1.47 |
| 72 | 700.59 | 479.53 | -46.97 | -46.97 | 1.17 |
| 108 | 257.4 | 205.14 | -61.44 | -61.44 | -14.2 |
| 144 | 79.49 | 84.65 | -46.14 | -46.14 | 1.11 |
| 179 | 49 | 40.67 | -51.2 | -51.2 | -12.57 |
| 215 | 18.79 | 16.47 | -44.01 | -44.01 | -11.12 |
| 251 | 2.03 | 1.99 | -5.42 | -5.42 | 11.6 |
| 286 | 1.12 | 1.07 | -1.44 | -1.44 | 5.31 |
| 322 | 1.18 | 1.19 | -0.9 | -0.9 | 2.85 |
| 357 | 1.25 | 1.29 | -0.7 | -0.7 | 2.06 |
| 393 | 1.23 | 1.26 | -0.56 | -0.56 | 1.56 |
| 429 | 1.16 | 1.21 | -0.49 | -0.49 | 1.27 |
| 464 | 1.11 | 1.15 | -0.4 | -0.4 | 1.07 |
| 500 | 1.05 | 1.1 | -0.38 | -0.38 | 0.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
