通带频率30~1000MHz, 带外抑制DC-15MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-15 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

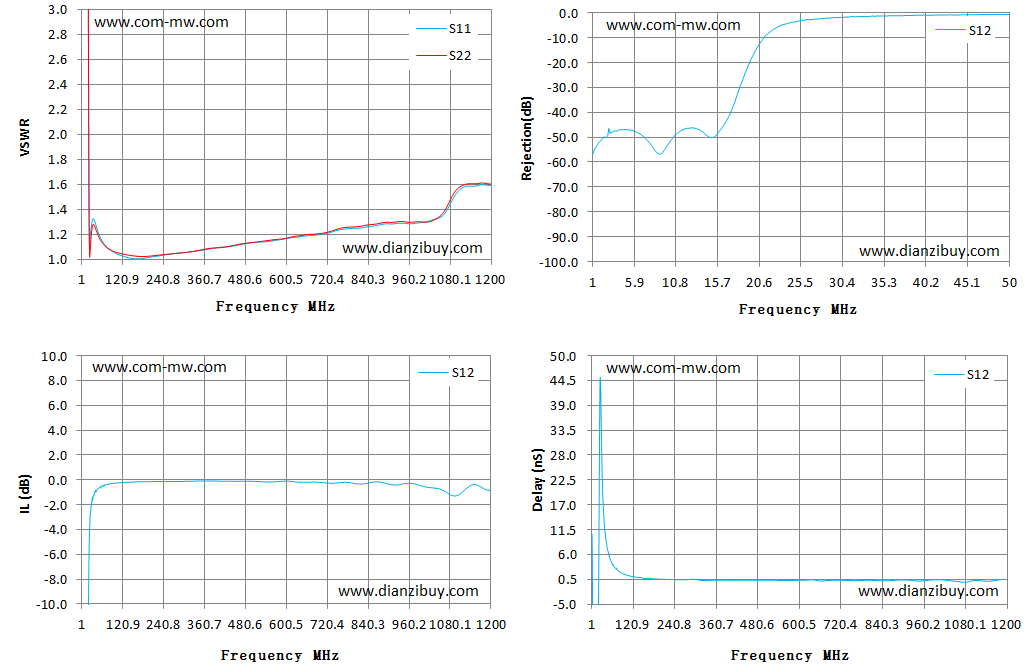

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 202.99 | 97.6 | -57.1 | -57.1 | 10.59 |
| 87 | 1.07 | 1.08 | -0.31 | -0.31 | 1.87 |
| 172 | 1.01 | 1.03 | -0.15 | -0.15 | 0.65 |
| 258 | 1.05 | 1.05 | -0.13 | -0.13 | 0.4 |
| 344 | 1.07 | 1.08 | -0.1 | -0.1 | 0.31 |
| 429 | 1.11 | 1.11 | -0.11 | -0.11 | 0.3 |
| 515 | 1.14 | 1.15 | -0.13 | -0.13 | 0.29 |
| 601 | 1.17 | 1.19 | -0.1 | -0.1 | 0.29 |
| 686 | 1.2 | 1.22 | -0.18 | -0.18 | 0.25 |
| 772 | 1.25 | 1.28 | -0.2 | -0.2 | 0.23 |
| 857 | 1.27 | 1.3 | -0.17 | -0.17 | 0.2 |
| 943 | 1.29 | 1.33 | -0.32 | -0.32 | 0.16 |
| 1029 | 1.32 | 1.34 | -0.64 | -0.64 | 0.25 |
| 1114 | 1.57 | 1.63 | -1.04 | -1.04 | 0.27 |
| 1200 | 1.6 | 1.65 | -0.82 | -0.82 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
