通带频率 30~300MHz, DC-27.12MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-27.12 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

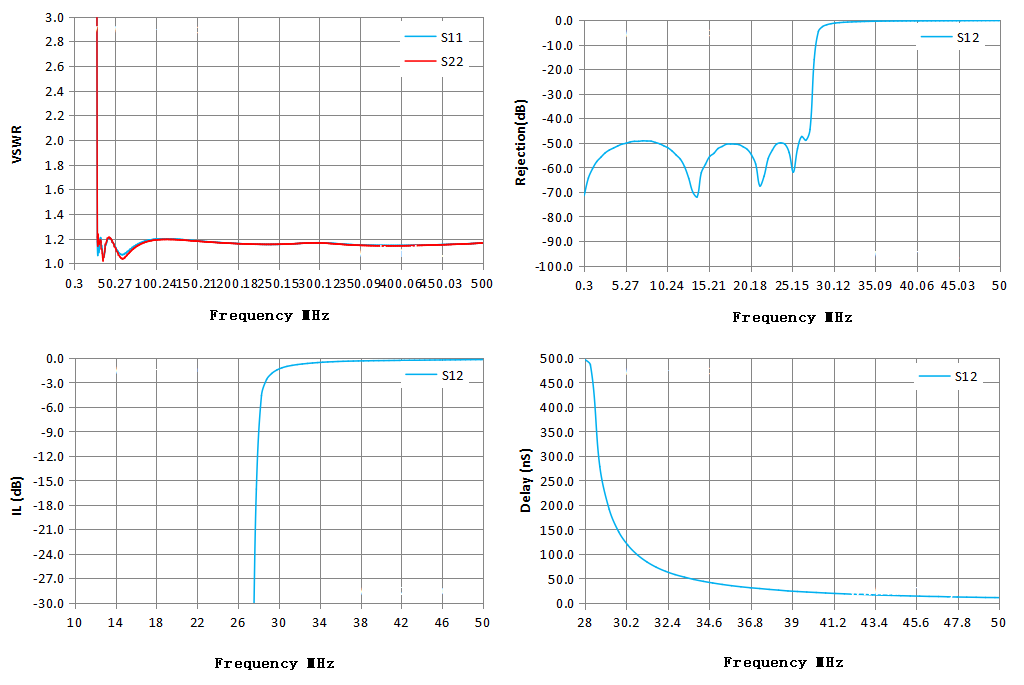

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20.00 | 129.08 | 133.72 | -52.69 | -52.69 | 24.49 |
| 22.00 | 84.23 | 82.84 | -63.63 | -63.63 | -292.37 |
| 24.00 | 47.58 | 51.20 | -50.02 | -50.02 | 17.52 |
| 26.00 | 23.14 | 25.13 | -52.43 | -52.43 | -75.58 |
| 29.00 | 1.06 | 1.14 | -2.64 | -2.64 | 278.32 |
| 31.00 | 1.12 | 1.16 | -1.03 | -1.03 | 98.09 |
| 33.00 | 1.20 | 1.17 | -0.67 | -0.67 | 57.83 |
| 35.00 | 1.08 | 1.05 | -0.48 | -0.48 | 40.73 |
| 37.00 | 1.07 | 1.07 | -0.39 | -0.39 | 31.00 |
| 39.00 | 1.14 | 1.16 | -0.34 | -0.34 | 24.49 |
| 41.00 | 1.19 | 1.20 | -0.31 | -0.31 | 20.28 |
| 44.00 | 1.20 | 1.21 | -0.27 | -0.27 | 15.80 |
| 46.00 | 1.19 | 1.19 | -0.24 | -0.24 | 13.81 |
| 48.00 | 1.16 | 1.16 | -0.21 | -0.21 | 12.07 |
| 50.00 | 1.14 | 1.13 | -0.19 | -0.19 | 10.98 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
