通带频率330~2500MHz, 带外抑制DC-240MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 330 | ~ | 2500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-240 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

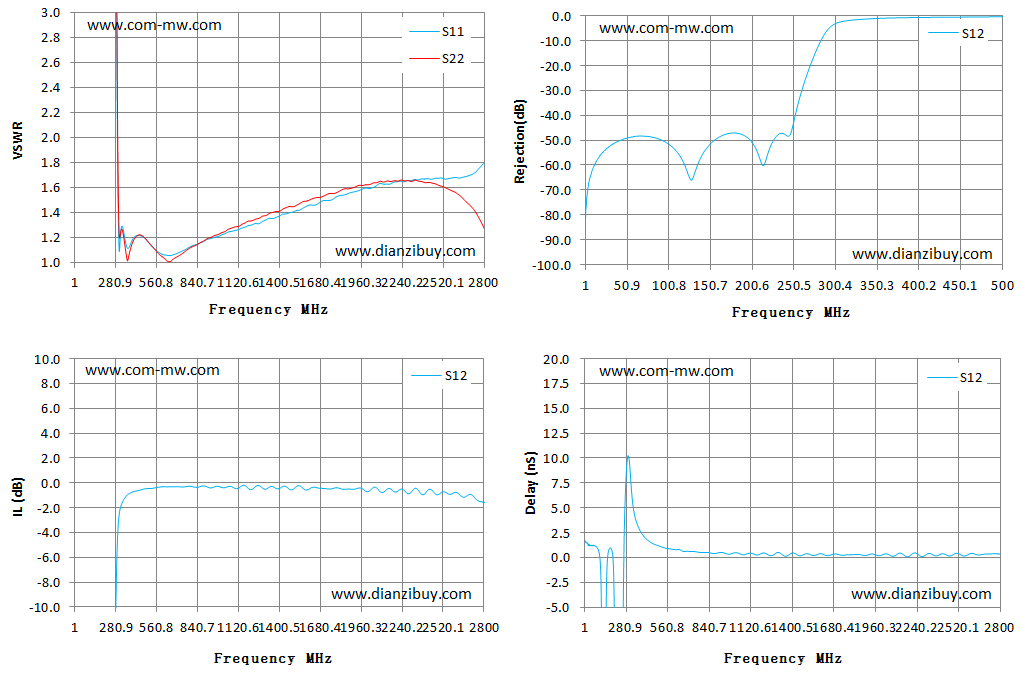

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 217.68 | 100.83 | -82.37 | -82.37 | 1.59 |
| 44 | 28602.01 | 558.14 | -49.97 | -49.97 | 1.21 |
| 87 | 684.92 | 731.69 | -49.3 | -49.3 | 0.91 |
| 129 | 146.06 | 255.74 | -65.83 | -65.83 | -12.01 |
| 172 | 88.42 | 109.48 | -47.32 | -47.32 | 0.97 |
| 215 | 44.6 | 53.74 | -59.7 | -59.7 | -12.24 |
| 258 | 14.1 | 17.61 | -32.53 | -32.53 | -5.69 |
| 301 | 1.16 | 1.32 | -3.08 | -3.08 | 9.51 |
| 343 | 1.2 | 1.14 | -1.23 | -1.23 | 3.81 |
| 386 | 1.17 | 1.14 | -0.79 | -0.79 | 2.37 |
| 429 | 1.23 | 1.23 | -0.64 | -0.64 | 1.68 |
| 472 | 1.21 | 1.22 | -0.5 | -0.5 | 1.31 |
| 514 | 1.16 | 1.16 | -0.46 | -0.46 | 1.08 |
| 557 | 1.1 | 1.1 | -0.39 | -0.39 | 0.91 |
| 600 | 1.07 | 1.05 | -0.31 | -0.31 | 0.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
