通带频率380~3000MHz, 带外抑制DC-285MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 380 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-285 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

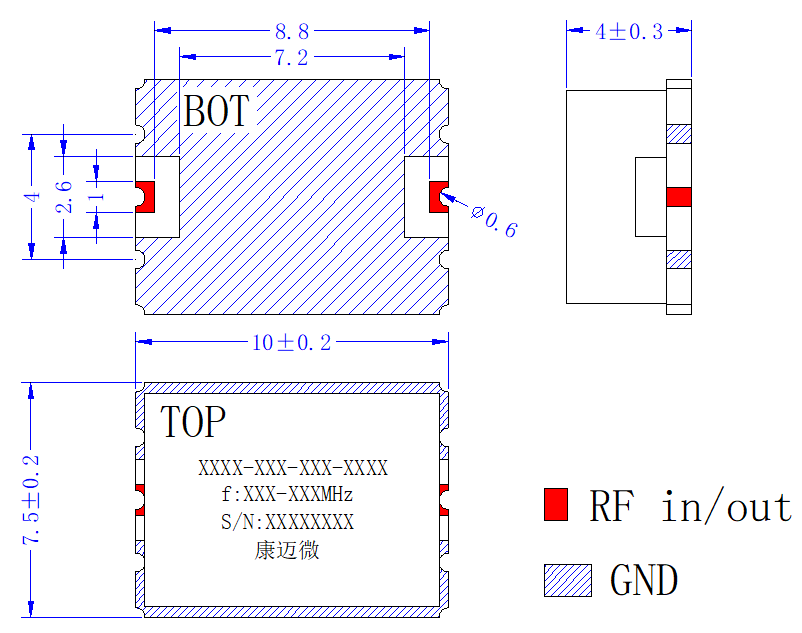

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

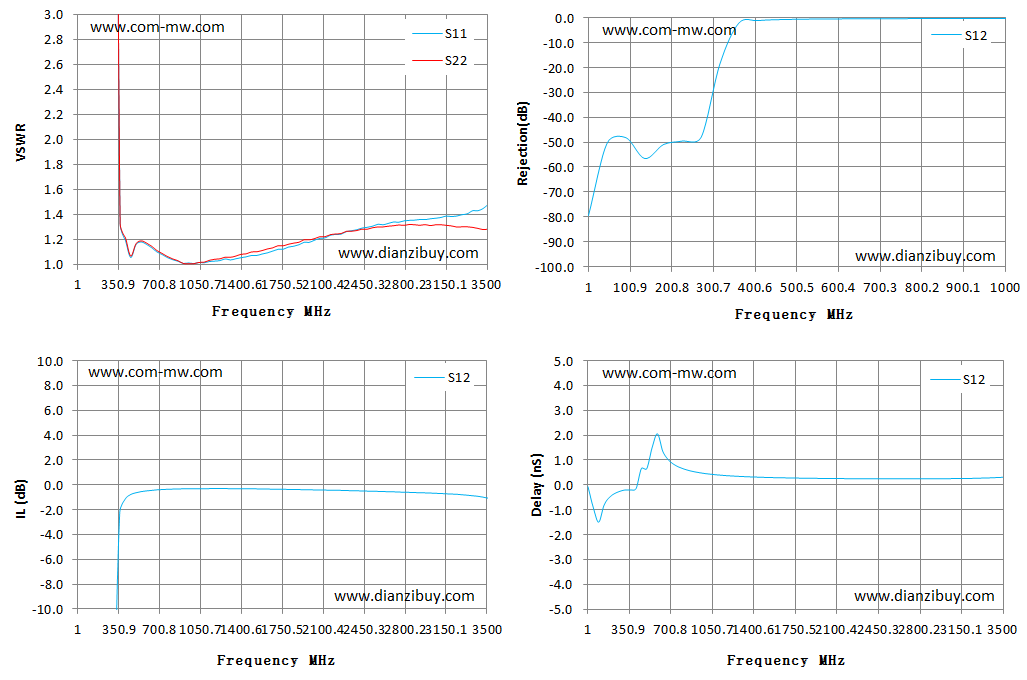

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1 | 2848.46 | 4200.55 | -79.44 | -79.44 | -0.07 |
| 72 | 4184.41 | 2709.37 | -50.25 | -50.25 | -0.92 |
| 144 | 228.19 | 278.41 | -56.55 | -56.55 | -0.82 |
| 215 | 108.78 | 109.29 | -50.91 | -50.91 | -0.5 |
| 286 | 26.05 | 27.45 | -47.98 | -47.98 | -0.25 |
| 358 | 8.66 | 8.73 | -18.55 | -18.55 | -0.2 |
| 429 | 1.2 | 1.22 | -1.17 | -1.17 | -0.15 |
| 501 | 1.16 | 1.17 | -0.64 | -0.64 | 0.65 |
| 572 | 1.18 | 1.19 | -0.55 | -0.55 | 1.49 |
| 643 | 1.14 | 1.15 | -0.44 | -0.44 | 1.36 |
| 715 | 1.1 | 1.12 | -0.4 | -0.4 | 1.02 |
| 786 | 1.06 | 1.07 | -0.35 | -0.35 | 0.72 |
| 857 | 1.03 | 1.03 | -0.33 | -0.33 | 0.58 |
| 929 | 1.01 | 1.01 | -0.32 | -0.32 | 0.53 |
| 1000 | 1.01 | 1.01 | -0.31 | -0.31 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
