通带频率50~1500MHz, 带外抑制DC-28MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-28 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

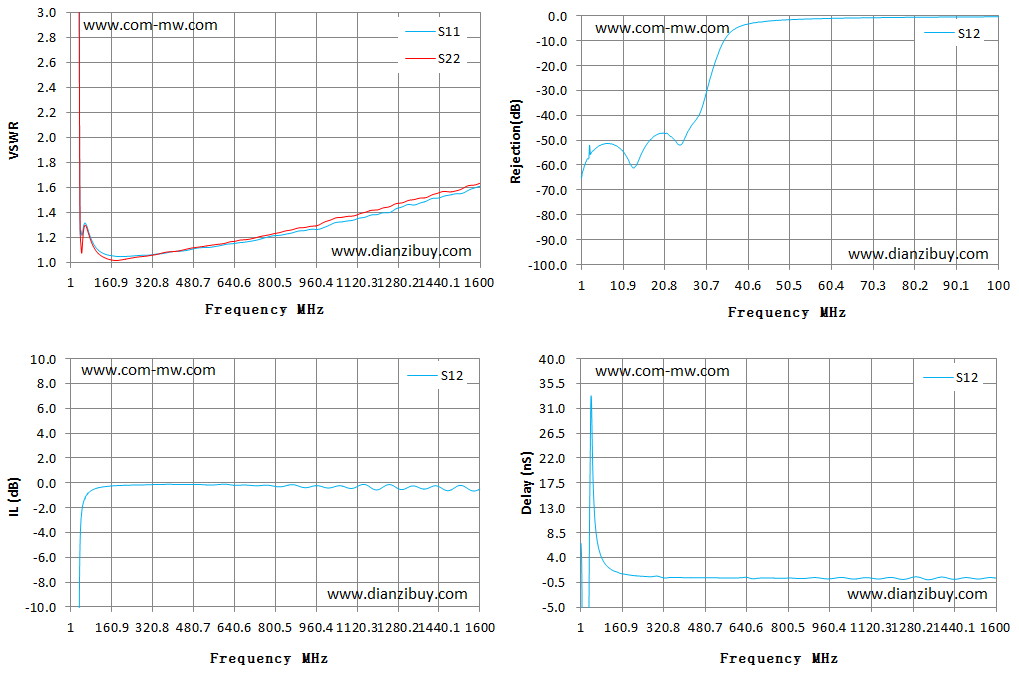

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 210.62 | 96.21 | -65.28 | -65.28 | 6.56 |
| 115 | 1.09 | 1.07 | -0.37 | -0.37 | 1.9 |
| 229 | 1.05 | 1.04 | -0.18 | -0.18 | 0.63 |
| 344 | 1.07 | 1.08 | -0.13 | -0.13 | 0.38 |
| 458 | 1.11 | 1.12 | -0.14 | -0.14 | 0.32 |
| 572 | 1.14 | 1.16 | -0.15 | -0.15 | 0.27 |
| 686 | 1.18 | 1.2 | -0.18 | -0.18 | 0.25 |
| 801 | 1.23 | 1.26 | -0.29 | -0.29 | 0.28 |
| 915 | 1.28 | 1.31 | -0.38 | -0.38 | 0.32 |
| 1029 | 1.34 | 1.39 | -0.33 | -0.33 | 0.23 |
| 1143 | 1.39 | 1.44 | -0.13 | -0.13 | 0.12 |
| 1257 | 1.45 | 1.5 | -0.18 | -0.18 | 0.13 |
| 1372 | 1.52 | 1.57 | -0.46 | -0.46 | 0.31 |
| 1486 | 1.59 | 1.62 | -0.58 | -0.58 | 0.36 |
| 1600 | 1.66 | 1.7 | -0.5 | -0.5 | 0.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
