通带频率55~1500MHz, 带外抑制DC-33MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 55 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带外抑制 | DC-33 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

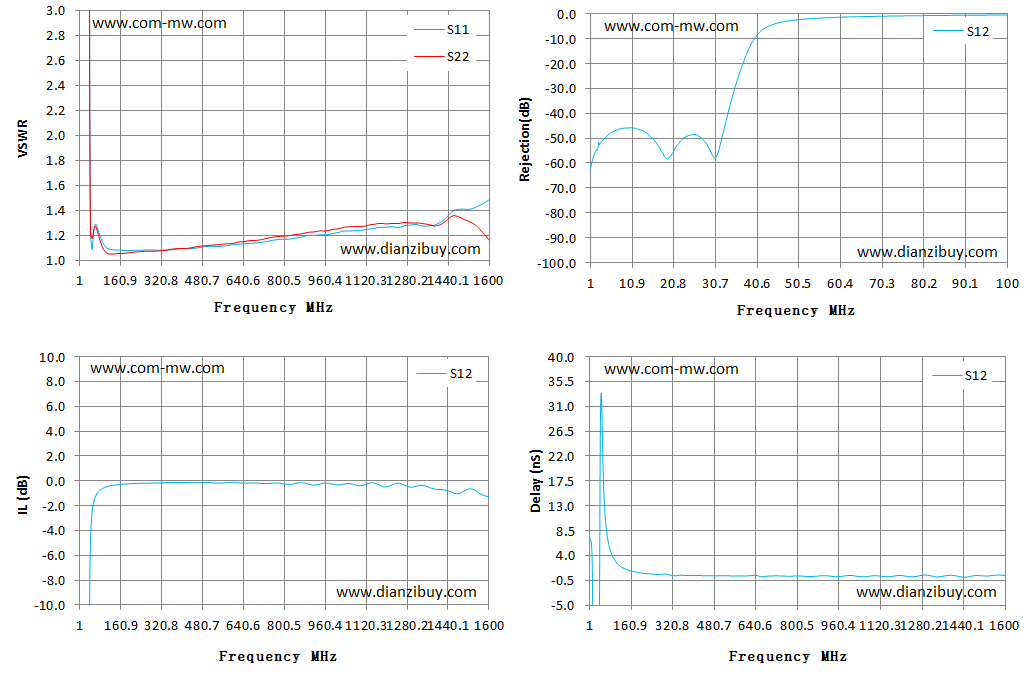

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 209.05 | 96.02 | -62.43 | -62.43 | 7.13 |
| 115 | 1.1 | 1.06 | -0.43 | -0.43 | 2.17 |
| 229 | 1.09 | 1.07 | -0.2 | -0.2 | 0.68 |
| 344 | 1.09 | 1.09 | -0.13 | -0.13 | 0.4 |
| 458 | 1.1 | 1.12 | -0.14 | -0.14 | 0.33 |
| 572 | 1.12 | 1.14 | -0.15 | -0.15 | 0.28 |
| 686 | 1.15 | 1.17 | -0.17 | -0.17 | 0.26 |
| 801 | 1.18 | 1.21 | -0.25 | -0.25 | 0.29 |
| 915 | 1.21 | 1.25 | -0.33 | -0.33 | 0.32 |
| 1029 | 1.25 | 1.29 | -0.27 | -0.27 | 0.25 |
| 1143 | 1.27 | 1.31 | -0.16 | -0.16 | 0.17 |
| 1257 | 1.29 | 1.33 | -0.23 | -0.23 | 0.2 |
| 1372 | 1.3 | 1.31 | -0.57 | -0.57 | 0.34 |
| 1486 | 1.44 | 1.38 | -1 | -1 | 0.37 |
| 1600 | 1.53 | 1.18 | -1.26 | -1.26 | 0.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
