通带频率65~2000MHz, 带外抑制DC-35MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 65 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-35 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

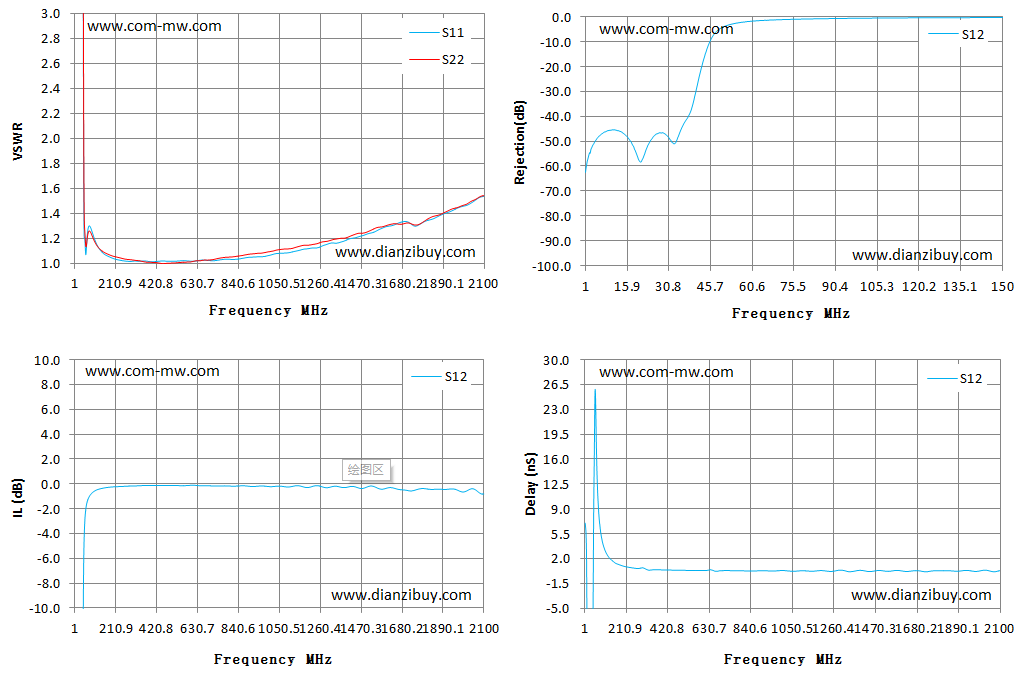

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 210.03 | 98.74 | -62.5 | -62.5 | 6.95 |
| 151 | 1.08 | 1.1 | -0.33 | -0.33 | 1.43 |
| 301 | 1.02 | 1.03 | -0.17 | -0.17 | 0.62 |
| 451 | 1.02 | 1 | -0.13 | -0.13 | 0.36 |
| 601 | 1.02 | 1.02 | -0.11 | -0.11 | 0.3 |
| 751 | 1.03 | 1.05 | -0.17 | -0.17 | 0.28 |
| 901 | 1.05 | 1.08 | -0.2 | -0.2 | 0.28 |
| 1051 | 1.09 | 1.12 | -0.18 | -0.18 | 0.2 |
| 1200 | 1.12 | 1.16 | -0.29 | -0.29 | 0.3 |
| 1350 | 1.17 | 1.22 | -0.21 | -0.21 | 0.16 |
| 1500 | 1.24 | 1.28 | -0.25 | -0.25 | 0.29 |
| 1650 | 1.33 | 1.34 | -0.4 | -0.4 | 0.23 |
| 1800 | 1.35 | 1.37 | -0.39 | -0.39 | 0.27 |
| 1950 | 1.44 | 1.48 | -0.43 | -0.43 | 0.27 |
| 2100 | 1.55 | 1.59 | -0.81 | -0.81 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
