通带频率85~2000MHz, 带外抑制DC-50MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 85 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-50 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

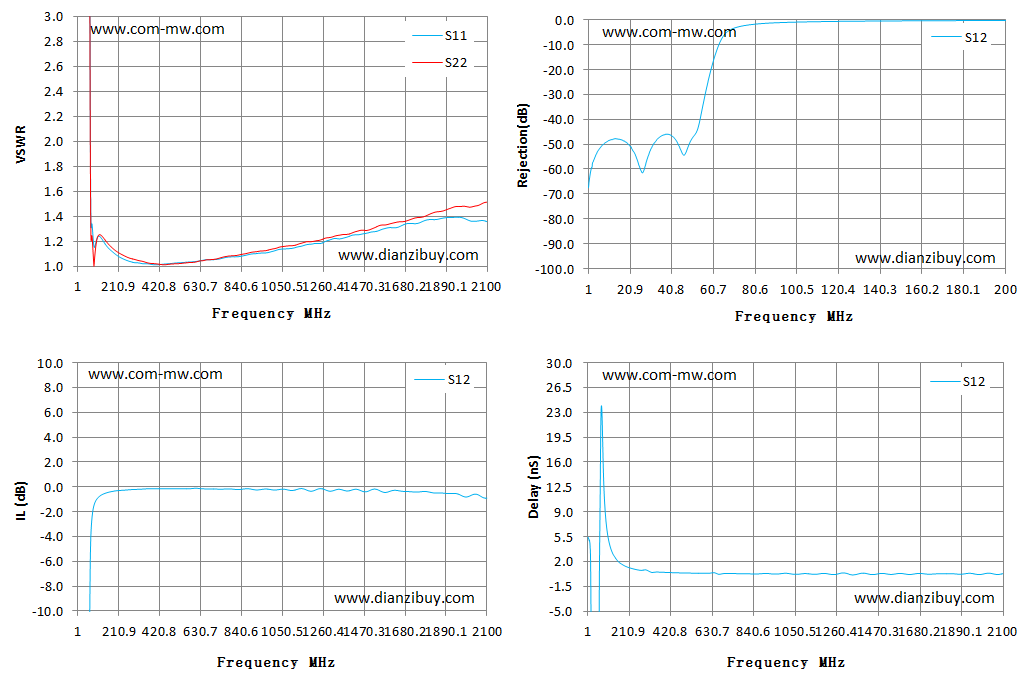

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 213.8 | 99.2 | -67.46 | -67.46 | 5.31 |
| 15 | 362.75 | 343.19 | -47.83 | -47.83 | |
| 29 | 101.9 | 105.39 | -56.17 | -56.17 | -15.49 |
| 44 | 28.29 | 27.7 | -49.97 | -49.97 | -25.42 |
| 58 | 7.22 | 6.63 | -25.57 | -25.57 | -3 |
| 72 | 1.35 | 1.27 | -3 | -3 | 22.66 |
| 86 | 1.16 | 1.07 | -1.44 | -1.44 | 9.97 |
| 101 | 1.24 | 1.25 | -0.96 | -0.96 | 5.68 |
| 115 | 1.24 | 1.28 | -0.74 | -0.74 | 3.93 |
| 129 | 1.21 | 1.26 | -0.6 | -0.6 | 2.98 |
| 143 | 1.18 | 1.23 | -0.52 | -0.52 | 2.38 |
| 157 | 1.15 | 1.2 | -0.44 | -0.44 | 1.91 |
| 172 | 1.13 | 1.17 | -0.39 | -0.39 | 1.62 |
| 186 | 1.11 | 1.15 | -0.35 | -0.35 | 1.39 |
| 200 | 1.09 | 1.13 | -0.31 | -0.31 | 1.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
