通带频率95~1700MHz, 带外抑制DC-55MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 95 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-55 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

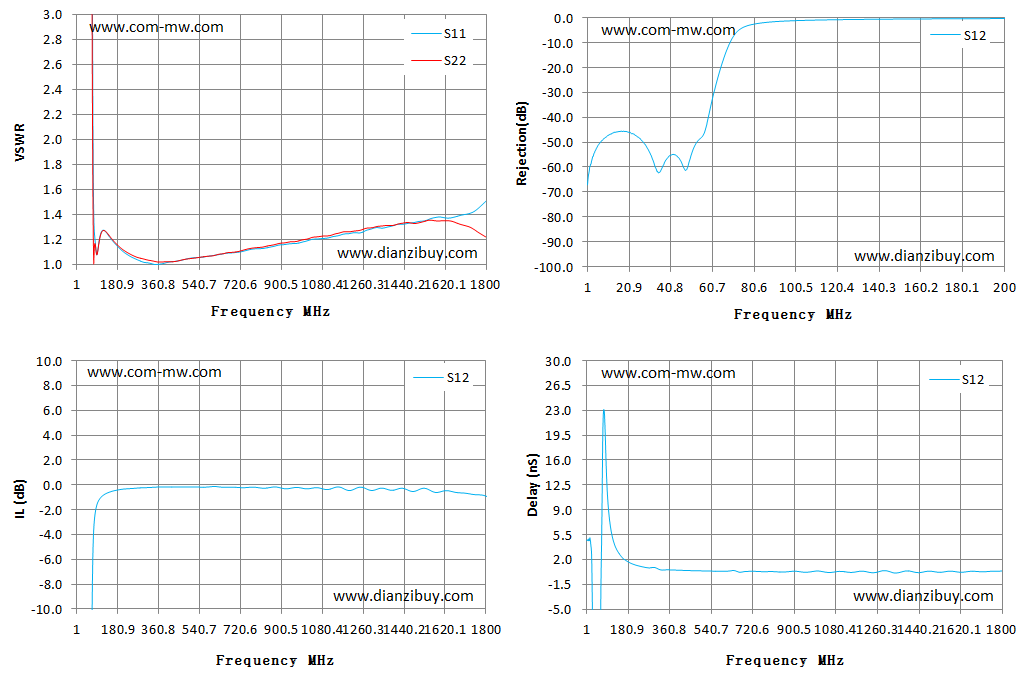

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 213.89 | 98.75 | -67.12 | -67.12 | 4.66 |
| 15 | 425.35 | 377.97 | -45.86 | -45.86 | 4.82 |
| 29 | 133.71 | 129.15 | -51.47 | -51.47 | -14.26 |
| 44 | 40.51 | 35.9 | -55.57 | -55.57 | -33.1 |
| 58 | 14.05 | 10.97 | -43.07 | -43.07 | -17.79 |
| 72 | 1.82 | 1.34 | -6.03 | -6.03 | 22.59 |
| 86 | 1.1 | 1.1 | -1.92 | -1.92 | 13.71 |
| 101 | 1.23 | 1.23 | -1.17 | -1.17 | 7.02 |
| 115 | 1.29 | 1.29 | -0.88 | -0.88 | 4.66 |
| 129 | 1.27 | 1.28 | -0.71 | -0.71 | 3.45 |
| 143 | 1.23 | 1.25 | -0.6 | -0.6 | 2.71 |
| 157 | 1.2 | 1.22 | -0.51 | -0.51 | 2.16 |
| 172 | 1.17 | 1.18 | -0.45 | -0.45 | 1.81 |
| 186 | 1.14 | 1.16 | -0.4 | -0.4 | 1.55 |
| 200 | 1.12 | 1.13 | -0.36 | -0.36 | 1.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
