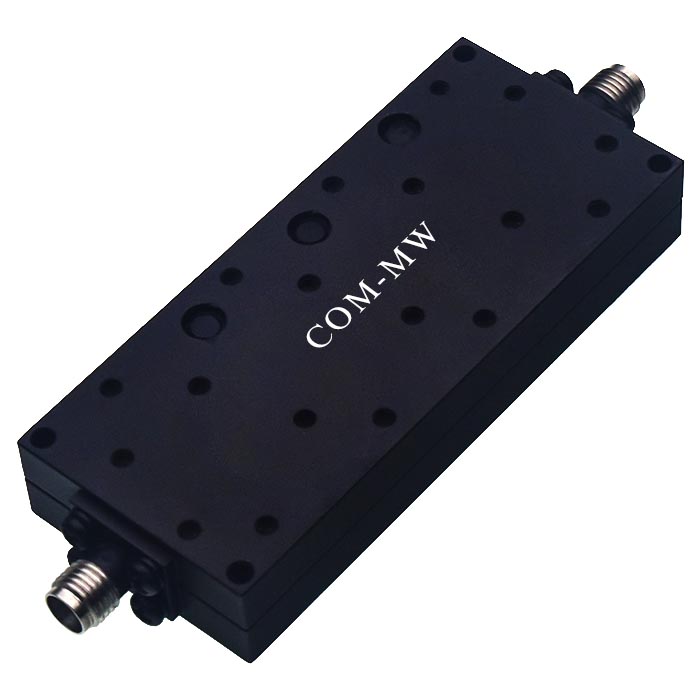

通带频率 6~18GHz, 5.6GHz≥20dB, 5.5GHz≥35dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 5.6 | GHz≥ | 20 | dB | ||
| 带外抑制 | 5.5 | GHz≥ | 35 | dB | ||
| 带外抑制 | 5 | GHz≥ | 60 | dB | ||
| 带外抑制 | DC-4.5 | GHz≥ | 75 | dB | ||
| 通带驻波 | / | / | 1.6 |

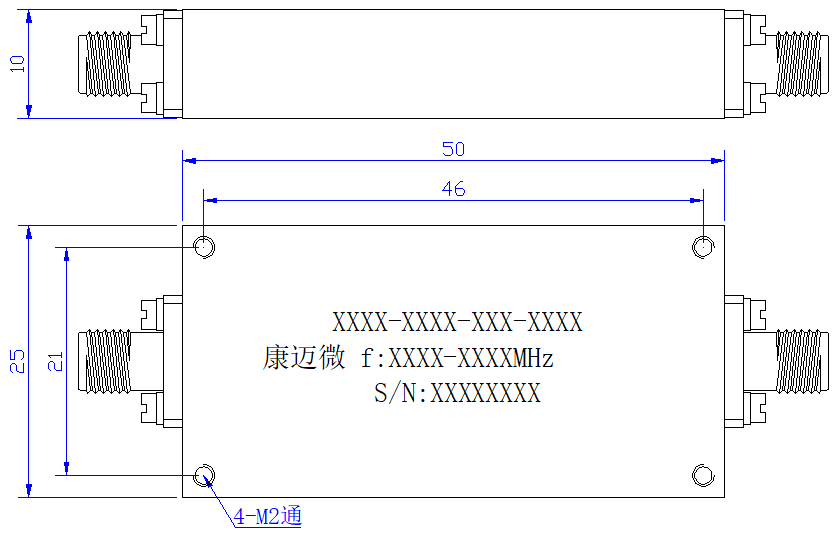

| 接口形式 | SMA-F |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

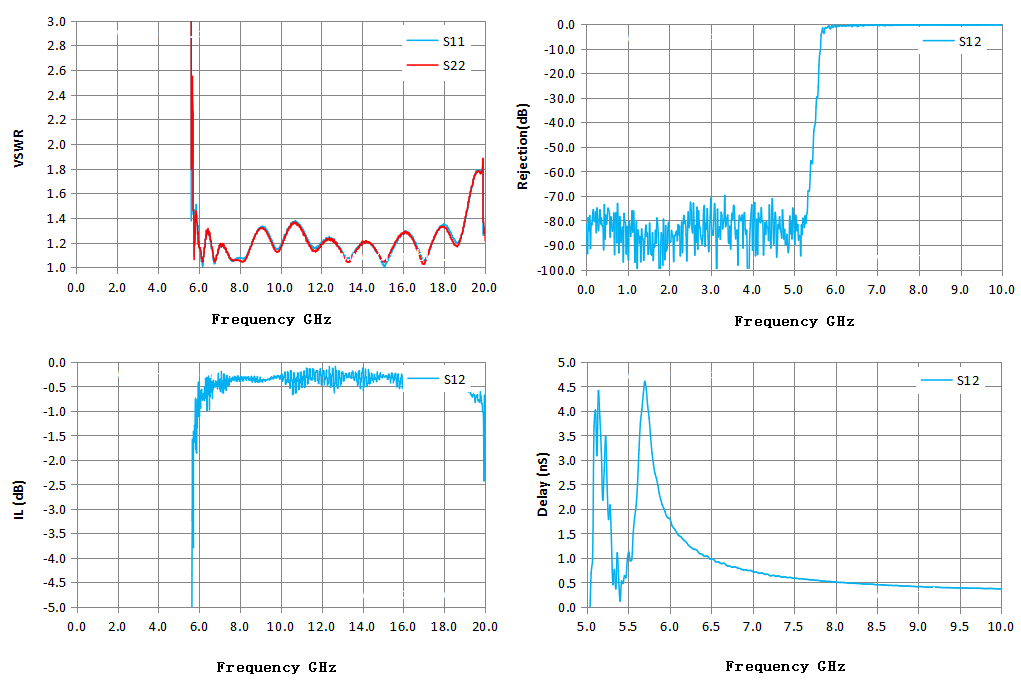

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 983.20 | 6779.04 | -81.46 | -81.46 | 8.55 |
| 0.74 | 300.84 | 297.15 | -78.23 | -78.23 | -7.28 |
| 1.45 | 182.88 | 287.90 | -85.67 | -85.67 | -4.62 |
| 2.17 | 431.58 | 240.80 | -86.17 | -86.17 | -2.82 |
| 2.88 | 2900.63 | 187.39 | -90.50 | -90.50 | -4.74 |
| 3.59 | 531.56 | 191.79 | -74.52 | -74.52 | -4.69 |
| 4.30 | 119.57 | 180.60 | -87.26 | -87.26 | -12.08 |
| 5.02 | 104.10 | 124.32 | -84.47 | -84.47 | -2.04 |
| 5.73 | 2.26 | 2.31 | -3.24 | -3.24 | 4.45 |
| 6.44 | 1.27 | 1.28 | -0.33 | -0.33 | 1.04 |
| 7.15 | 1.18 | 1.19 | -0.38 | -0.38 | 0.66 |
| 7.86 | 1.06 | 1.06 | -0.34 | -0.34 | 0.53 |
| 8.58 | 1.17 | 1.17 | -0.30 | -0.30 | 0.45 |
| 9.29 | 1.32 | 1.30 | -0.37 | -0.37 | 0.40 |
| 10.00 | 1.16 | 1.14 | -0.30 | -0.30 | 0.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
