通带频率 7.8~25GHz, DC-5.95GHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.8 | ~ | 25 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-5.95 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 |

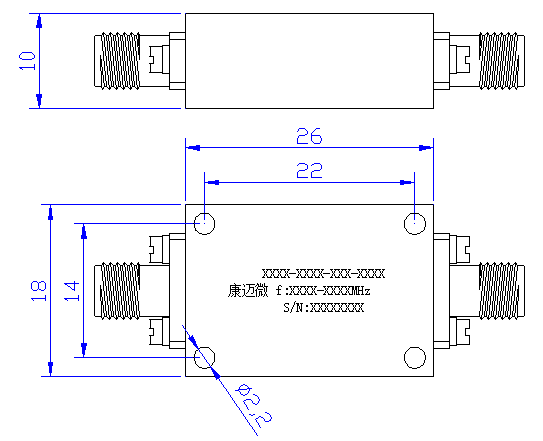

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

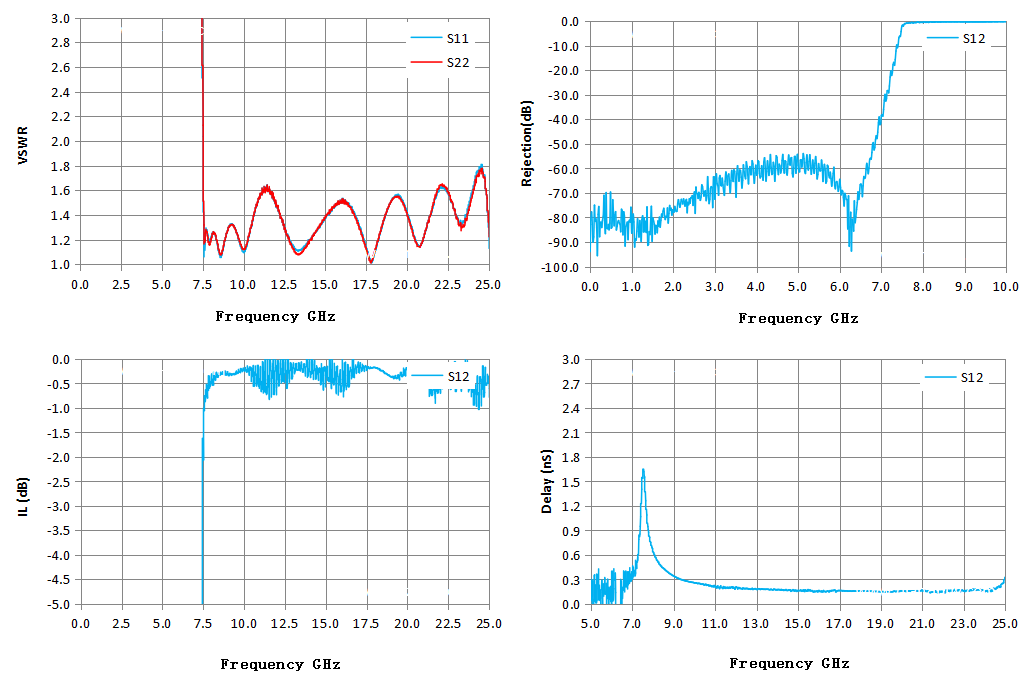

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1470.36 | 5304.89 | -93.82 | -93.82 | 3.16 |
| 0.74 | 283.10 | 251.18 | -82.26 | -82.26 | 1.74 |
| 1.45 | 179.90 | 252.30 | -85.79 | -85.79 | 0.16 |
| 2.17 | 493.00 | 239.31 | -74.56 | -74.56 | 0.60 |
| 2.88 | 1645.34 | 197.25 | -74.31 | -74.31 | 0.06 |
| 3.59 | 1993.56 | 206.21 | -62.62 | -62.62 | 0.36 |
| 4.30 | 154.10 | 202.49 | -59.57 | -59.57 | 0.32 |
| 5.02 | 158.13 | 206.08 | -58.70 | -58.70 | 0.30 |
| 5.73 | 125.24 | 165.55 | -58.78 | -58.78 | 0.15 |
| 6.44 | 105.01 | 117.37 | -73.96 | -73.96 | -0.19 |
| 7.15 | 50.07 | 51.27 | -28.37 | -28.37 | 0.38 |
| 7.86 | 1.22 | 1.19 | -0.57 | -0.57 | 0.79 |
| 8.58 | 1.07 | 1.09 | -0.32 | -0.32 | 0.42 |
| 9.29 | 1.33 | 1.32 | -0.30 | -0.30 | 0.30 |
| 10.00 | 1.10 | 1.12 | -0.20 | -0.20 | 0.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
