通带频率145~1400MHz, DC-76MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 145 | ~ | 1400 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-76 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

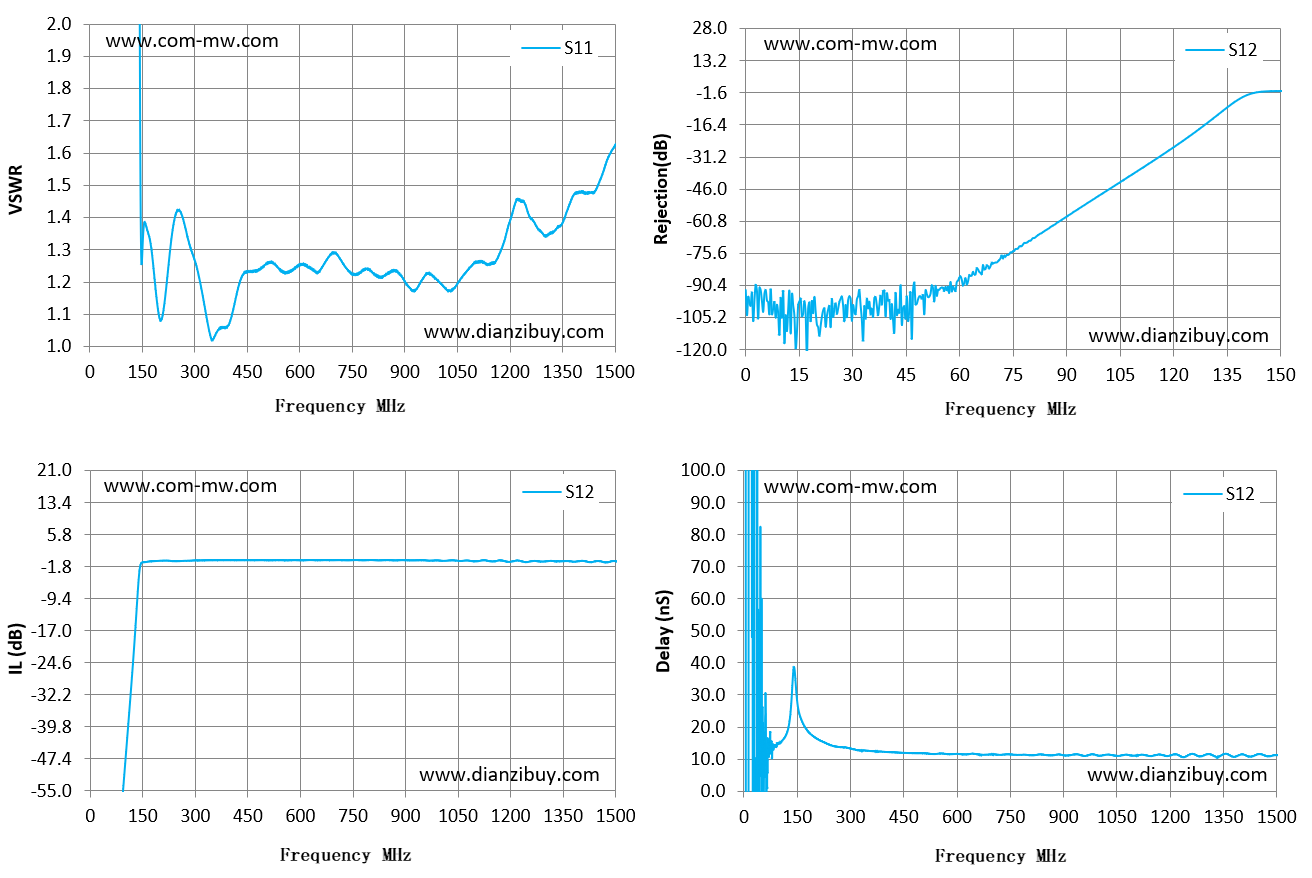

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 2488.33 | -92.49 | -92.49 | 479.02 |
| 107 | 24.66 | -40.88 | -40.88 | 15.6 |
| 214 | 1.14 | -0.38 | -0.38 | 15.8 |
| 321 | 1.16 | -0.32 | -0.32 | 12.74 |
| 429 | 1.2 | -0.27 | -0.27 | 12.03 |
| 536 | 1.25 | -0.25 | -0.25 | 11.55 |
| 643 | 1.23 | -0.27 | -0.27 | 11.65 |
| 750 | 1.23 | -0.24 | -0.24 | 11.42 |
| 857 | 1.23 | -0.26 | -0.26 | 11.16 |
| 964 | 1.23 | -0.37 | -0.37 | 11.01 |
| 1071 | 1.23 | -0.37 | -0.37 | 11.28 |
| 1179 | 1.31 | -0.4 | -0.4 | 11.2 |
| 1286 | 1.36 | -0.59 | -0.59 | 10.81 |
| 1393 | 1.48 | -0.53 | -0.53 | 11.14 |
| 1500 | 1.62 | -0.49 | -0.49 | 11.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
