通带频率1500~6000MHz, DC-1215MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 6000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-1215 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

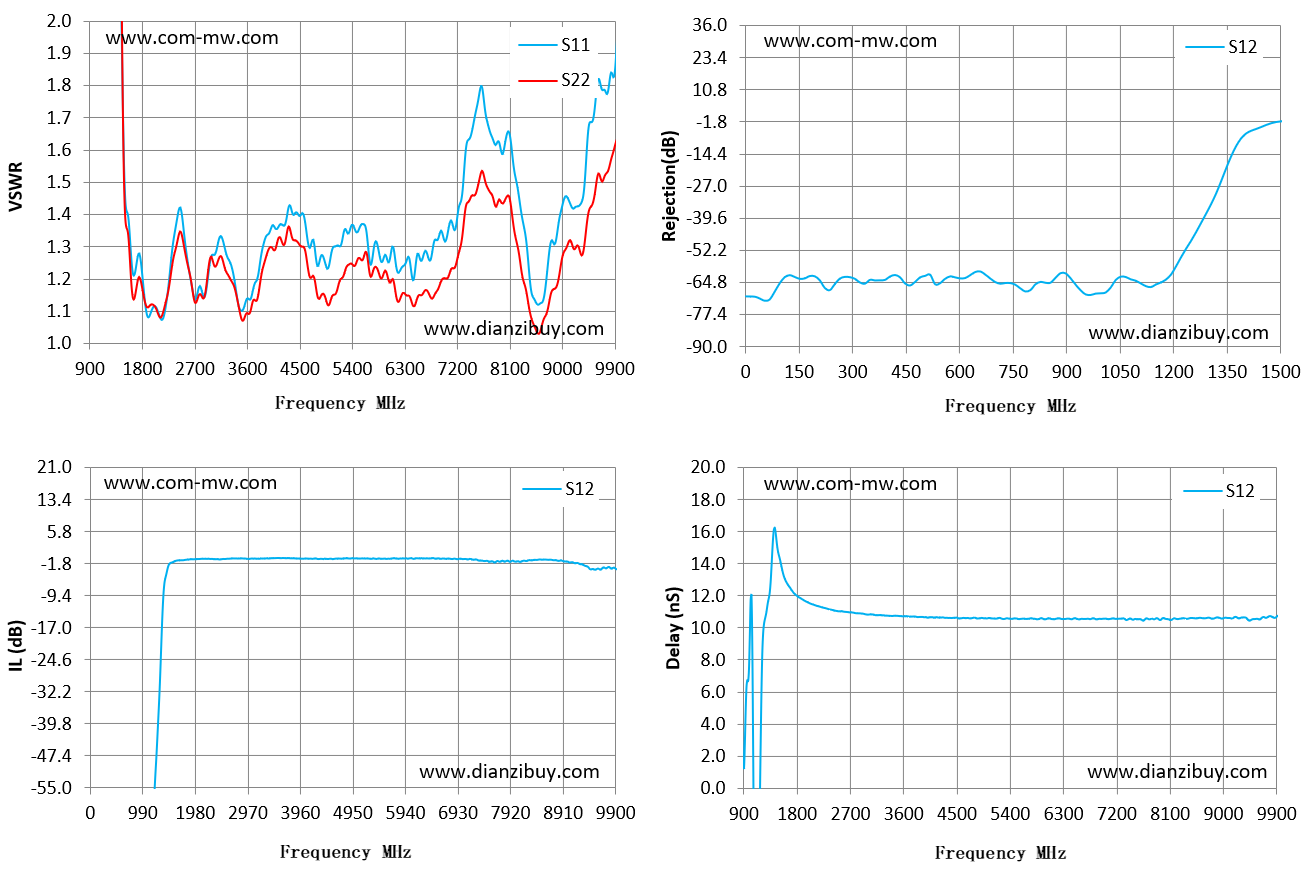

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 65.8 | 47.41 | -70.28 | -0.92 |
| 107 | 33.27 | 24.14 | -65.16 | 4.51 |
| 214 | 22.63 | 17.69 | -63.99 | 17.14 |
| 321 | 18.12 | 15.38 | -64.81 | -1.36 |
| 429 | 17.07 | 12.3 | -61.89 | 3.05 |
| 536 | 16.01 | 10.17 | -65.52 | -3.86 |
| 643 | 14.34 | 9.6 | -60.71 | 4.64 |
| 750 | 12.25 | 8.67 | -65.06 | -2.31 |
| 857 | 10.58 | 7.92 | -64.91 | 5.21 |
| 964 | 10.41 | 7.55 | -69.5 | 6.72 |
| 1071 | 10.62 | 7 | -62.69 | -4.7 |
| 1179 | 9.73 | 6.74 | -63.69 | 2.6 |
| 1286 | 8.09 | 6.42 | -41.54 | 10.98 |
| 1393 | 2.84 | 3.72 | -8.32 | 15.61 |
| 1500 | 1.59 | 1.55 | -1.91 | 14.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
