通带频率 3000~18000MHz, DC-2700MHz≥70dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2700 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

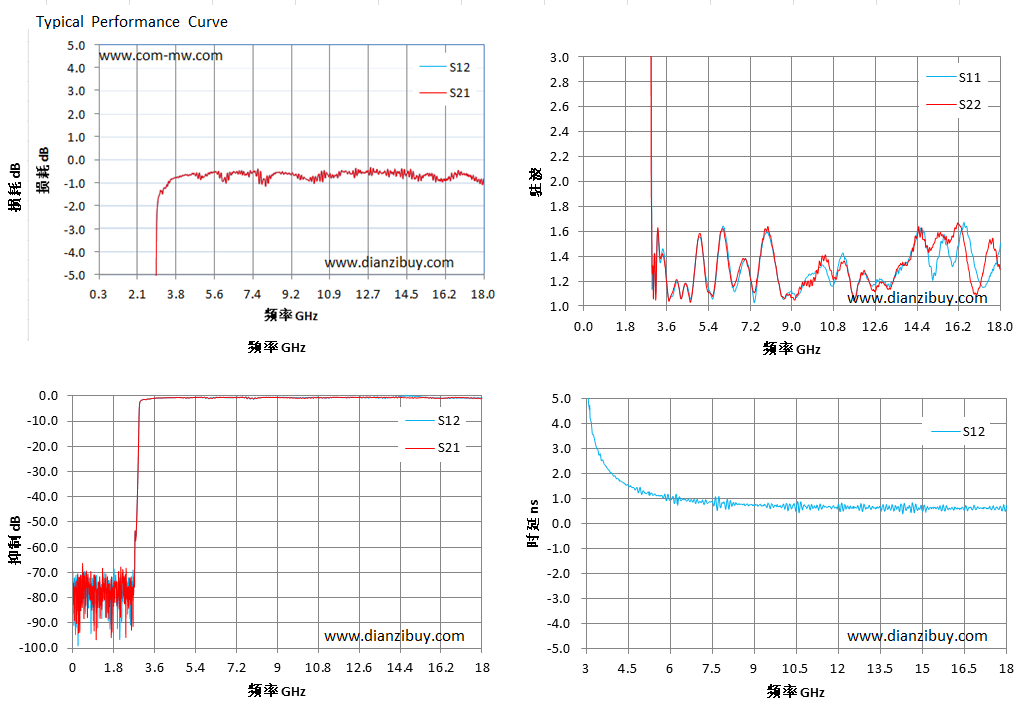

典型测数据
| 频率 GHz | S21 损耗 dB | S22 驻波 |
| 0.30 | -85.72 | 839.00 |
| 1.56 | -86.08 | 82.40 |
| 2.83 | -46.88 | 39.70 |
| 4.09 | -0.75 | 1.19 |
| 5.36 | -0.59 | 1.12 |
| 6.62 | -0.52 | 1.23 |
| 7.89 | -0.85 | 1.64 |
| 9.15 | -0.65 | 1.06 |
| 10.41 | -0.62 | 1.41 |
| 11.68 | -0.52 | 1.04 |
| 12.94 | -0.44 | 1.20 |
| 14.21 | -0.41 | 1.48 |
| 15.47 | -0.66 | 1.60 |
| 16.74 | -0.65 | 1.19 |
| 18.00 | -0.82 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
