通带频率3000~20000MHz, DC-2600MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3000 | ~ | 20000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2600 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

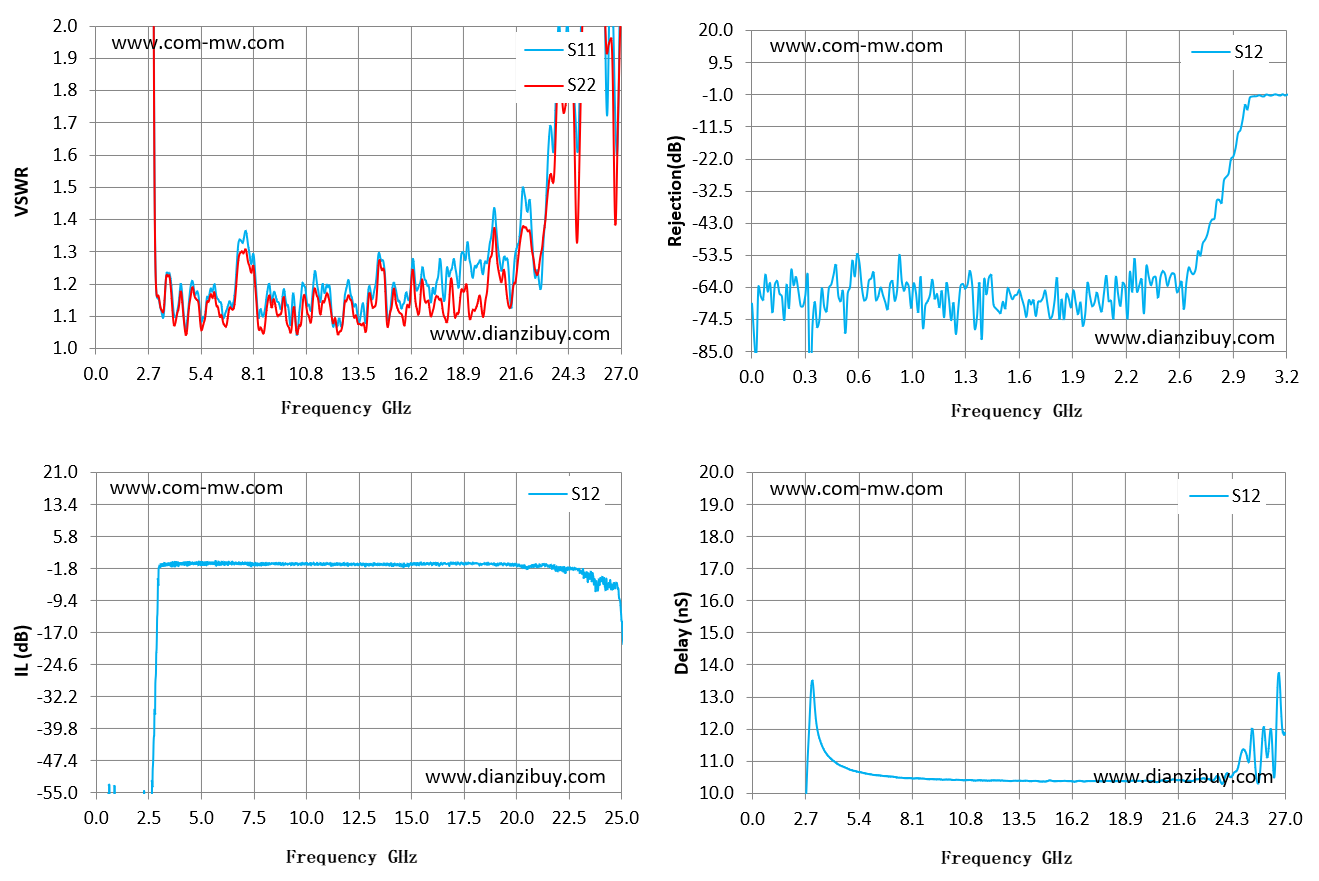

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 38.78 | 37.07 | -69.24 | 4.24 |
| 0.21 | 20.38 | 19.25 | -63.08 | -2.54 |
| 0.43 | 13.39 | 12.78 | -64.3 | 2.29 |
| 0.64 | 12.36 | 9.58 | -53.11 | 0.22 |
| 0.86 | 9.97 | 9 | -68.29 | 2.9 |
| 1.07 | 9.84 | 8.33 | -66.32 | 1.11 |
| 1.29 | 8.48 | 7.22 | -62.89 | 0.24 |
| 1.5 | 8.58 | 7.21 | -72.23 | -7.28 |
| 1.71 | 7.81 | 7.13 | -73.31 | -2.79 |
| 1.93 | 7.75 | 6.37 | -64.92 | 4.68 |
| 2.14 | 7.07 | 6.31 | -68.45 | -2.67 |
| 2.36 | 7.01 | 5.94 | -57.1 | -1.27 |
| 2.57 | 6.29 | 5.45 | -62.27 | 9.73 |
| 2.79 | 6.05 | 5.19 | -35.45 | 11.16 |
| 3 | 1.77 | 1.71 | -1.55 | 13.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
