通带频率550~2500MHz, DC-445MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 550 | ~ | 2500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-445 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

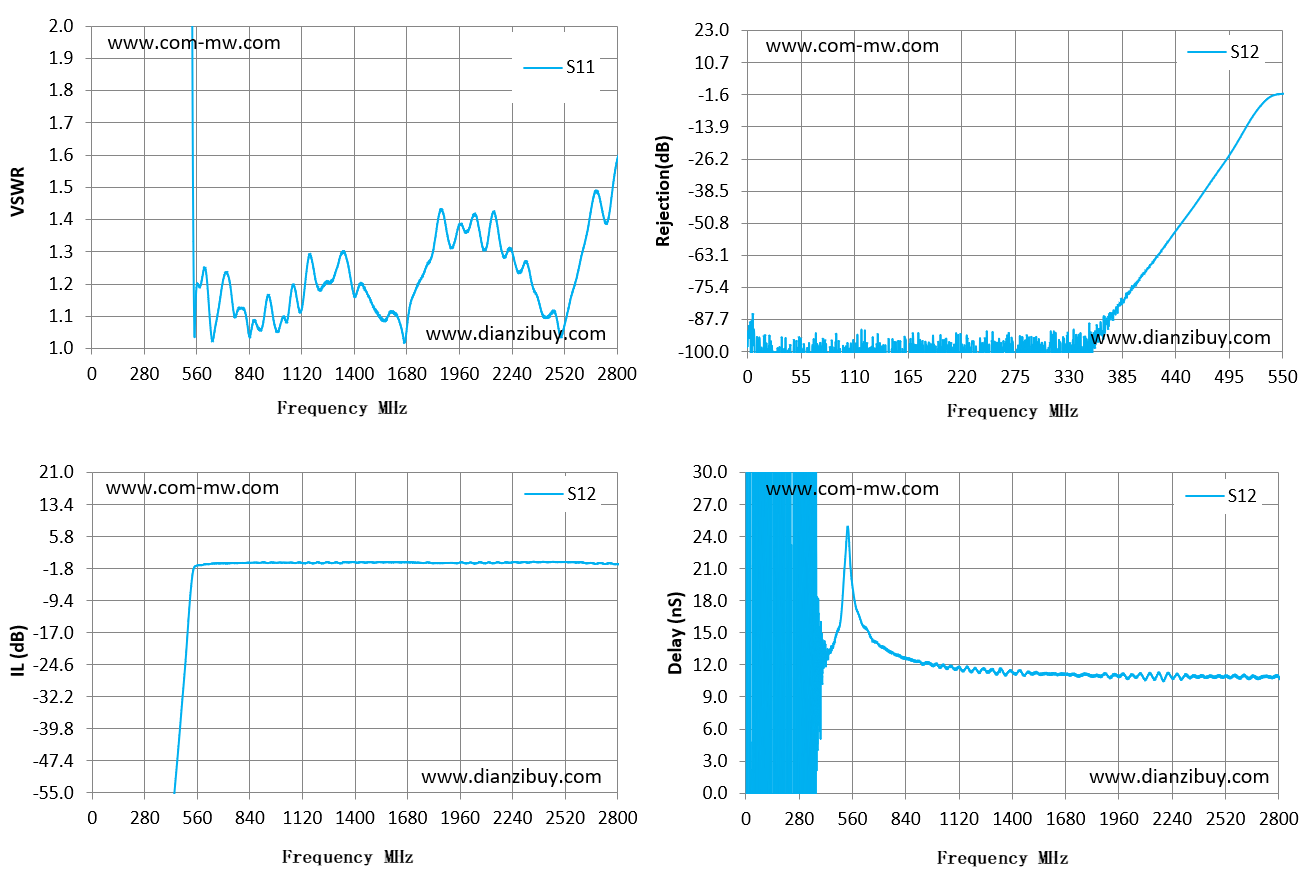

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1471.51 | -98.35 | -98.35 | 391.91 |
| 39 | 39.88 | -94.67 | -94.67 | -122.63 |
| 79 | 22.01 | -107.78 | -107.78 | 13.34 |
| 118 | 24.8 | -99.77 | -99.77 | -252.06 |
| 157 | 16.29 | -96.13 | -96.13 | 23.24 |
| 196 | 19.59 | -104.19 | -104.19 | 26.29 |
| 236 | 15.27 | -108.53 | -108.53 | -212.23 |
| 275 | 14.59 | -102.71 | -102.71 | -150.75 |
| 314 | 15.37 | -112.92 | -112.92 | 20.51 |
| 354 | 11.13 | -101.13 | -101.13 | -25.14 |
| 393 | 11.92 | -77.04 | -77.04 | 14.5 |
| 432 | 8.41 | -57.91 | -57.91 | 12.63 |
| 471 | 9 | -37.77 | -37.77 | 14.61 |
| 511 | 7.15 | -15.02 | -15.02 | 19.09 |
| 550 | 1.09 | -1.21 | -1.21 | 21.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
