通带频率3~100MHz, DC-1750KHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 100 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-1750 | KHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+75℃设计保证 |

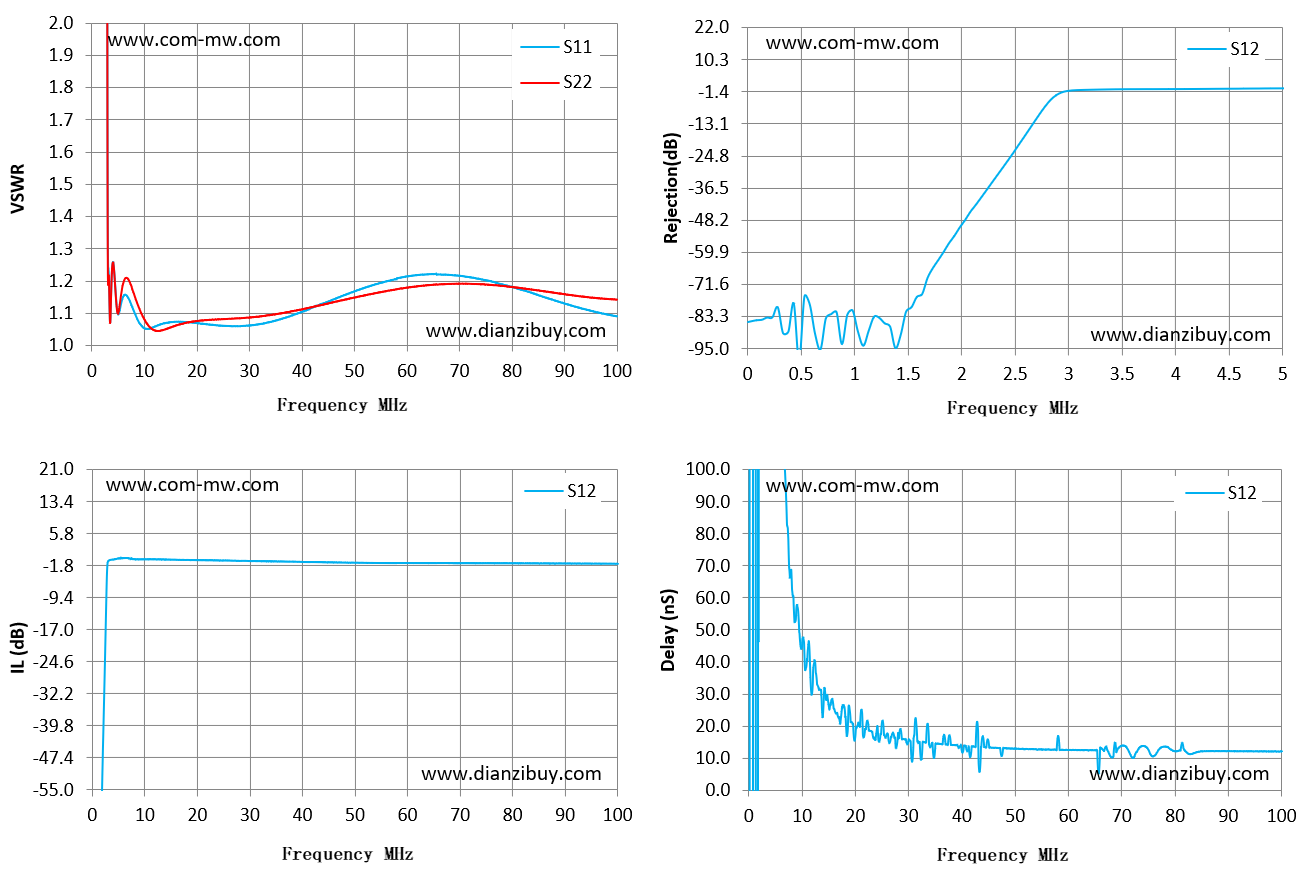

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 4447.8 | 919.93 | -85.41 | 909.52 |
| 1 | 734.61 | 495.61 | -81.18 | 3036.49 |
| 2 | 113.58 | 136.73 | -50.9 | 222.76 |
| 3 | 1.52 | 1.41 | -1.05 | 971.18 |
| 4 | 1.26 | 1.26 | -0.32 | 298.42 |
| 5 | 1.1 | 1.1 | -0.06 | 179.45 |
| 6 | 1.15 | 1.19 | 0.04 | 120.46 |
| 8 | 1.11 | 1.16 | -0.22 | 67.04 |
| 9 | 1.07 | 1.12 | -0.27 | 57.78 |
| 10 | 1.05 | 1.08 | -0.26 | 45.89 |
| 11 | 1.05 | 1.06 | -0.24 | 42.12 |
| 12 | 1.06 | 1.05 | -0.26 | 33.55 |
| 13 | 1.07 | 1.05 | -0.28 | 32.3 |
| 14 | 1.07 | 1.05 | -0.29 | 26.45 |
| 15 | 1.07 | 1.06 | -0.33 | 26.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
