通带频率1000~15000MHz, DC-935MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 15000 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带外抑制 | DC-935 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |

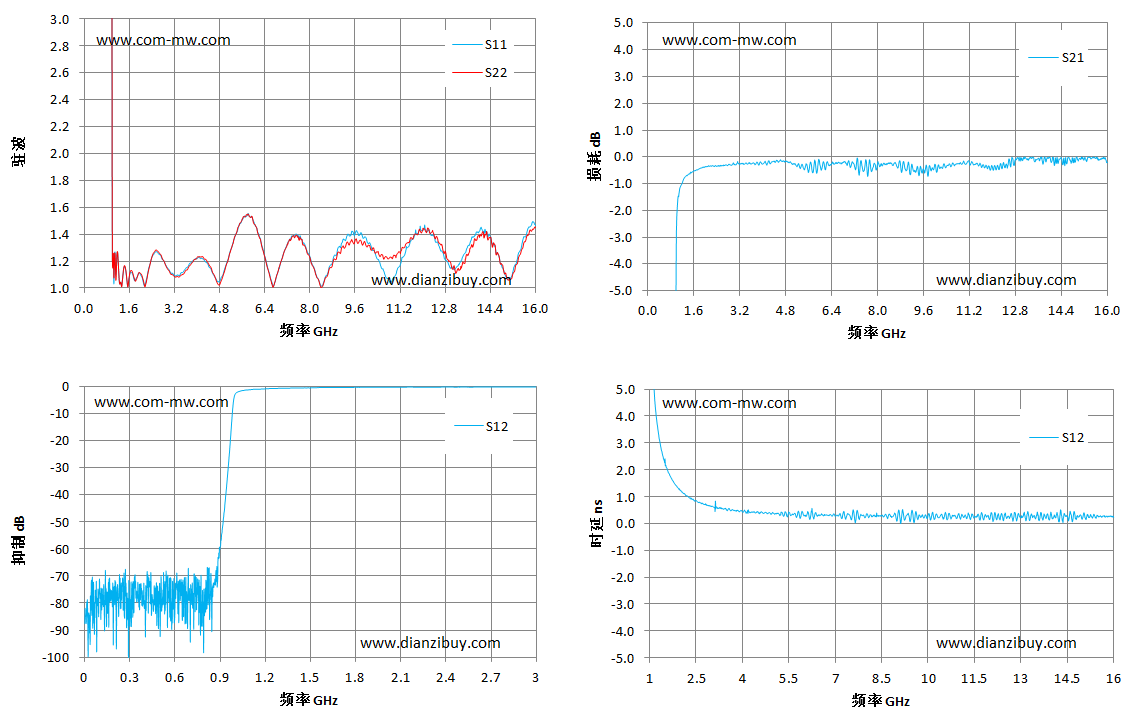

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
| 0.03 | 151.36 | 155.45 | -87.65 | -87.65 | -20.12 |
| 1.14 | 1.15 | 1.14 | -1.07 | -1.15 | 5.14 |
| 2.29 | 151.36 | 155.45 | -0.80 | -0.88 | 0.90 |
| 3.43 | 1.15 | 1.14 | -0.45 | -0.53 | 0.59 |
| 4.57 | 1.11 | 1.13 | -0.31 | -0.3 | 0.52 |
| 5.71 | 1.19 | 1.20 | -0.27 | -0.29 | 0.42 |
| 6.86 | 1.20 | 1.21 | -0.20 | -0.25 | 0.39 |
| 8 | 1.49 | 1.51 | -0.53 | -0.33 | 0.37 |
| 9.14 | 1.34 | 1.34 | -0.46 | -0.41 | 0.31 |
| 10.29 | 1.23 | 1.23 | -0.29 | -0.27 | 0.27 |
| 11.43 | 1.39 | 1.35 | -0.24 | -0.32 | 0.18 |
| 12.57 | 1.37 | 1.37 | -0.30 | -0.34 | 0.28 |
| 13.71 | 1.40 | 1.38 | -0.32 | -0.27 | 0.24 |
| 14.86 | 1.08 | 1.06 | -0.15 | -0.18 | 0.32 |
| 16 | 1.38 | 1.36 | -0.15 | -0.1 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
