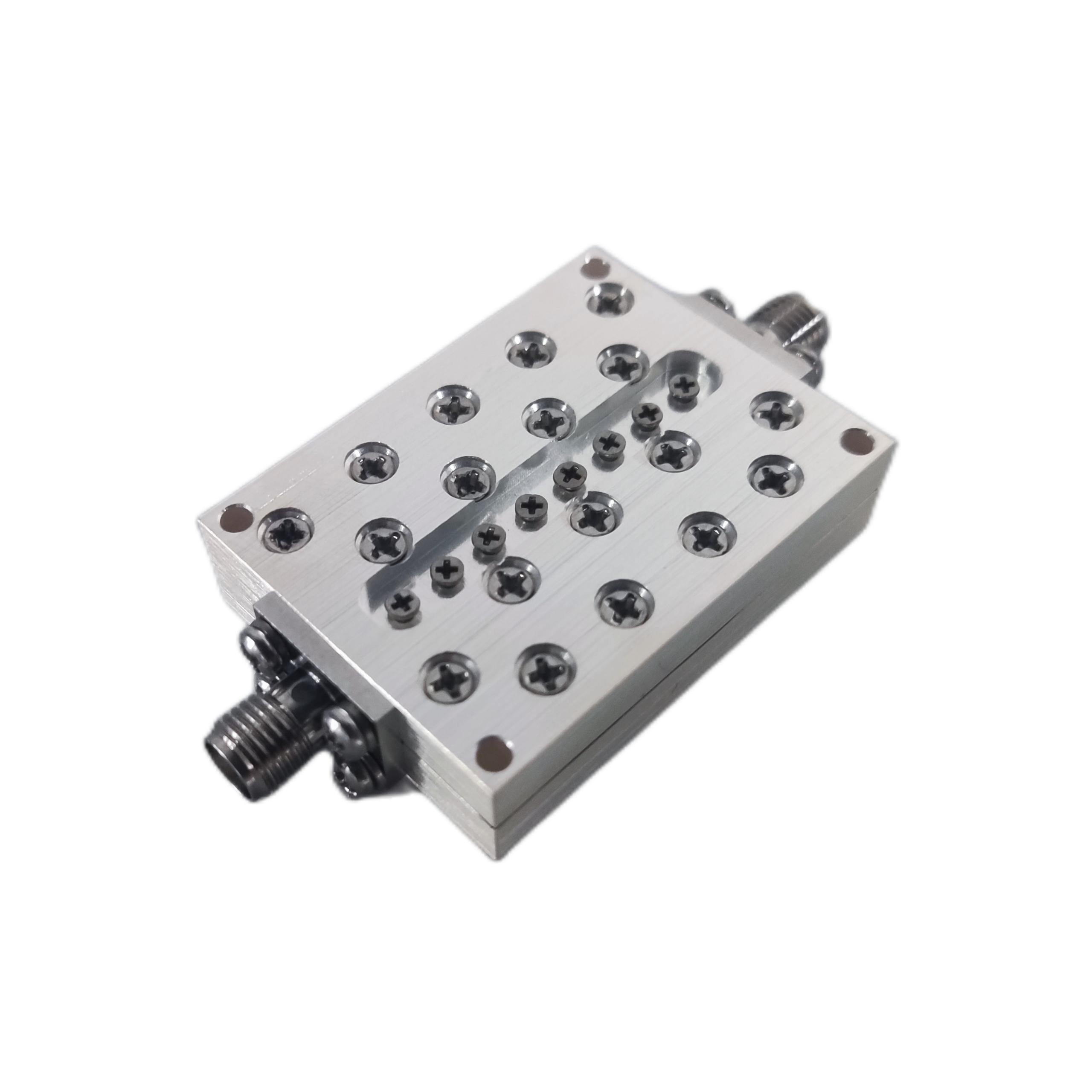

通带频率2~18GHz, DC-1.8GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+45℃设计保证 |

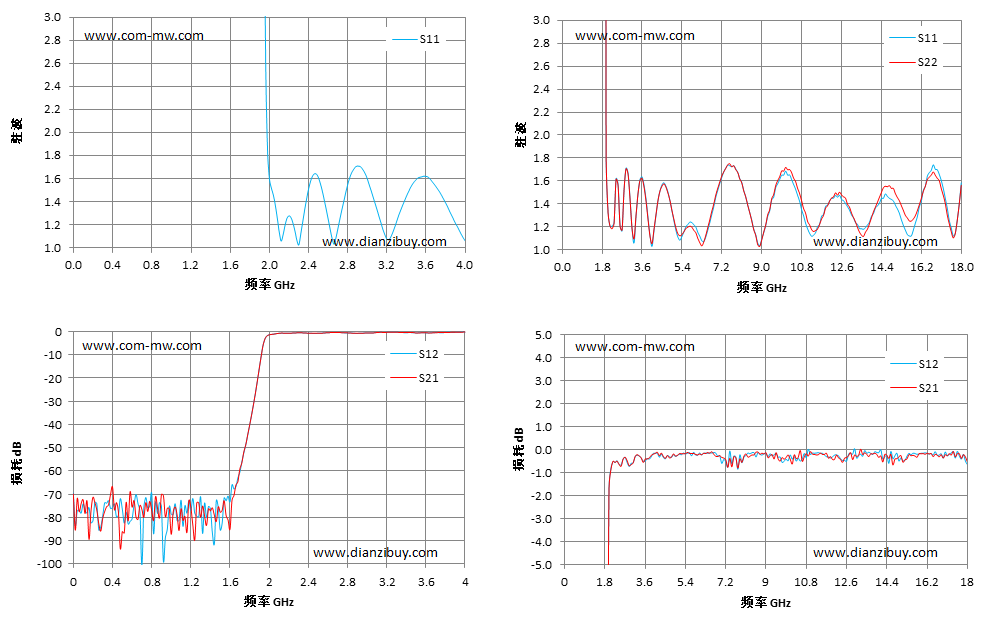

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1126.25 | 559.64 | -82.85 | -80.64 | -27.09 | |
| 1 | 348.91 | 503.15 | -71.26 | -71.46 | 11.89 |
| 2 | 1.32 | 1.31 | -1.65 | -1.54 | 3.95 |
| 3 | 1.44 | 1.43 | -0.73 | -0.76 | 1.26 |
| 4 | 1.55 | 1.54 | -0.59 | -0.56 | 0.99 |
| 5 | 1.07 | 1.07 | -0.56 | -0.59 | 0.92 |
| 7 | 1.73 | 1.74 | -0.3 | -0.27 | 0.78 |
| 9 | 1.32 | 1.32 | -0.24 | -0.27 | 0.66 |
| 11 | 1.25 | 1.22 | -0.27 | -0.24 | 0.58 |
| 13 | 1.19 | 1.15 | -0.37 | -0.4 | 0.54 |
| 14 | 1.12 | 1.1 | -0.49 | -0.46 | 0.51 |
| 15 | 1.14 | 1.14 | -0.5 | -0.53 | 0.47 |
| 16 | 1.25 | 1.25 | -0.38 | -0.35 | 0.51 |
| 17 | 1.4 | 1.39 | -0.41 | -0.44 | 0.48 |
| 18 | 1.58 | 1.56 | -0.53 | -0.5 | 0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
