通带频率2.3~18GHz, DC-2GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

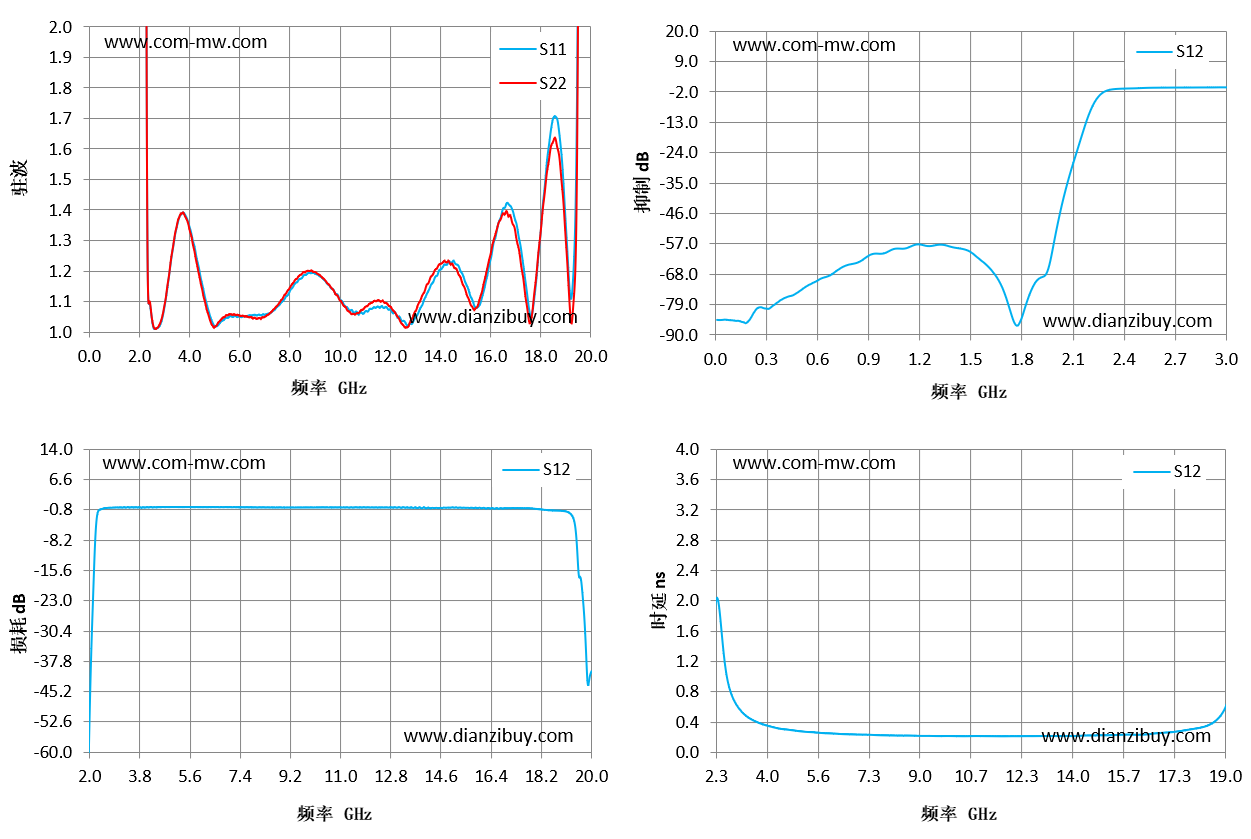

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 747.31 | 929.72 | -84.42 | 12.02 |
| 1.43 | 112.16 | 87.55 | -58.49 | 0.29 |
| 2.86 | 1.03 | 1.04 | -0.28 | 0.69 |
| 4.29 | 1.24 | 1.22 | -0.23 | 0.32 |
| 5.71 | 1.05 | 1.06 | -0.14 | 0.25 |
| 7.14 | 1.06 | 1.06 | -0.18 | 0.23 |
| 8.57 | 1.19 | 1.2 | -0.24 | 0.22 |
| 10 | 1.11 | 1.1 | -0.24 | 0.21 |
| 11.43 | 1.08 | 1.1 | -0.24 | 0.21 |
| 12.86 | 1.03 | 1.04 | -0.26 | 0.21 |
| 14.29 | 1.22 | 1.23 | -0.36 | 0.22 |
| 15.71 | 1.13 | 1.15 | -0.3 | 0.23 |
| 17.14 | 1.31 | 1.27 | -0.44 | 0.26 |
| 18.57 | 1.71 | 1.64 | -0.95 | 0.38 |
| 20 | 17.68 | 16.17 | -40.48 | -0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
