通带频率3000~18000MHz, DC-2700MHz≥40dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-2700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

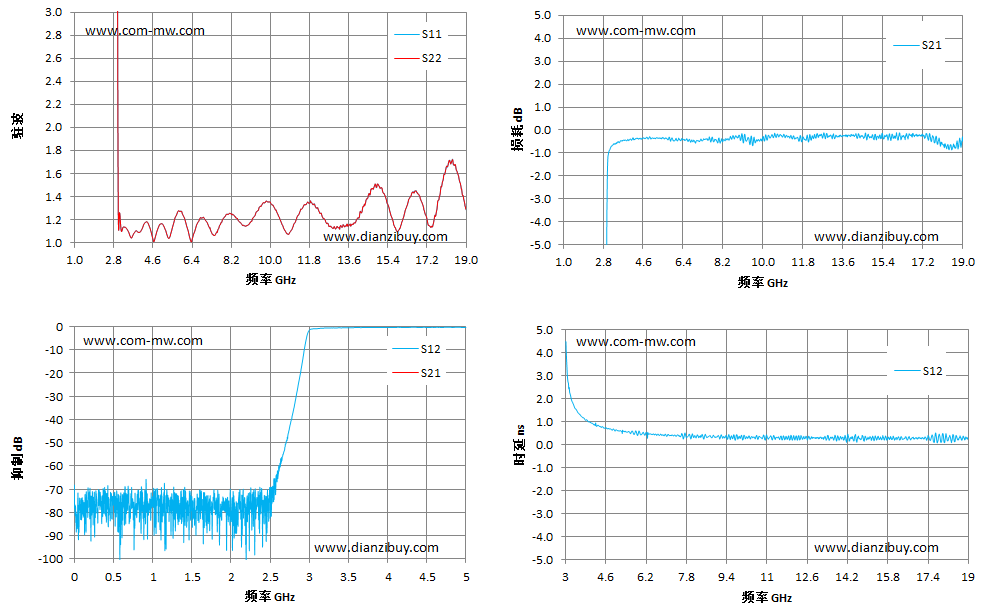

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1 | 249.44 | 228.24 | -74.88 | 9.56 |
| 2.29 | 46.67 | 48.17 | -79.84 | 4.47 |
| 3.57 | 1.05 | 1.05 | -0.45 | 0.58 |
| 4.86 | 1.14 | 1.14 | -0.36 | 0.44 |
| 6.14 | 1.16 | 1.16 | -0.41 | 0.34 |
| 7.43 | 1.07 | 1.07 | -0.48 | 0.38 |
| 8.71 | 1.15 | 1.15 | -0.56 | 0.25 |
| 10 | 1.35 | 1.35 | -0.27 | 0.36 |
| 11.29 | 1.24 | 1.24 | -0.37 | 0.35 |
| 12.57 | 1.17 | 1.17 | -0.26 | 0.32 |
| 13.86 | 1.18 | 1.18 | -0.34 | 0.19 |
| 15.14 | 1.47 | 1.47 | -0.29 | 0.21 |
| 16.43 | 1.4 | 1.4 | -0.23 | 0.2 |
| 17.71 | 1.37 | 1.37 | -0.74 | 0.44 |
| 19 | 1.29 | 1.29 | -2.55 | 0.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
