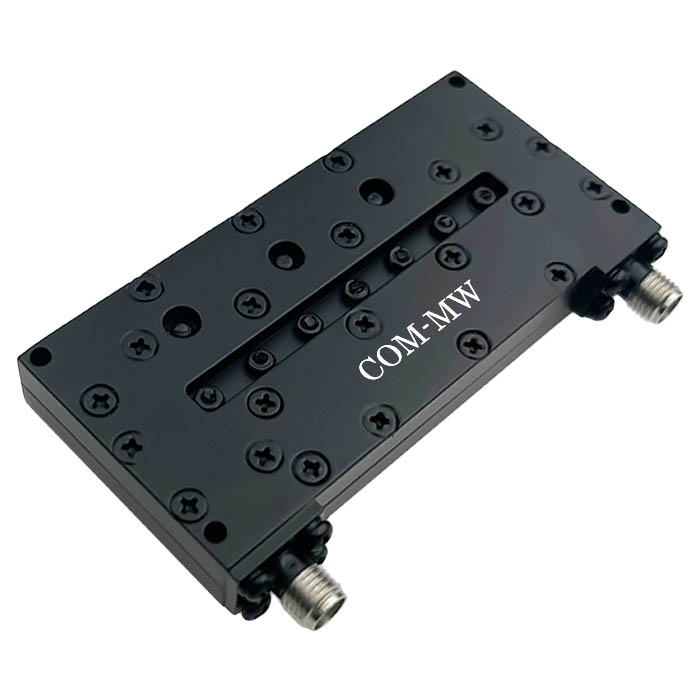

通带频率3.3~13GHz, DC-3GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.3 | ~ | 13 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

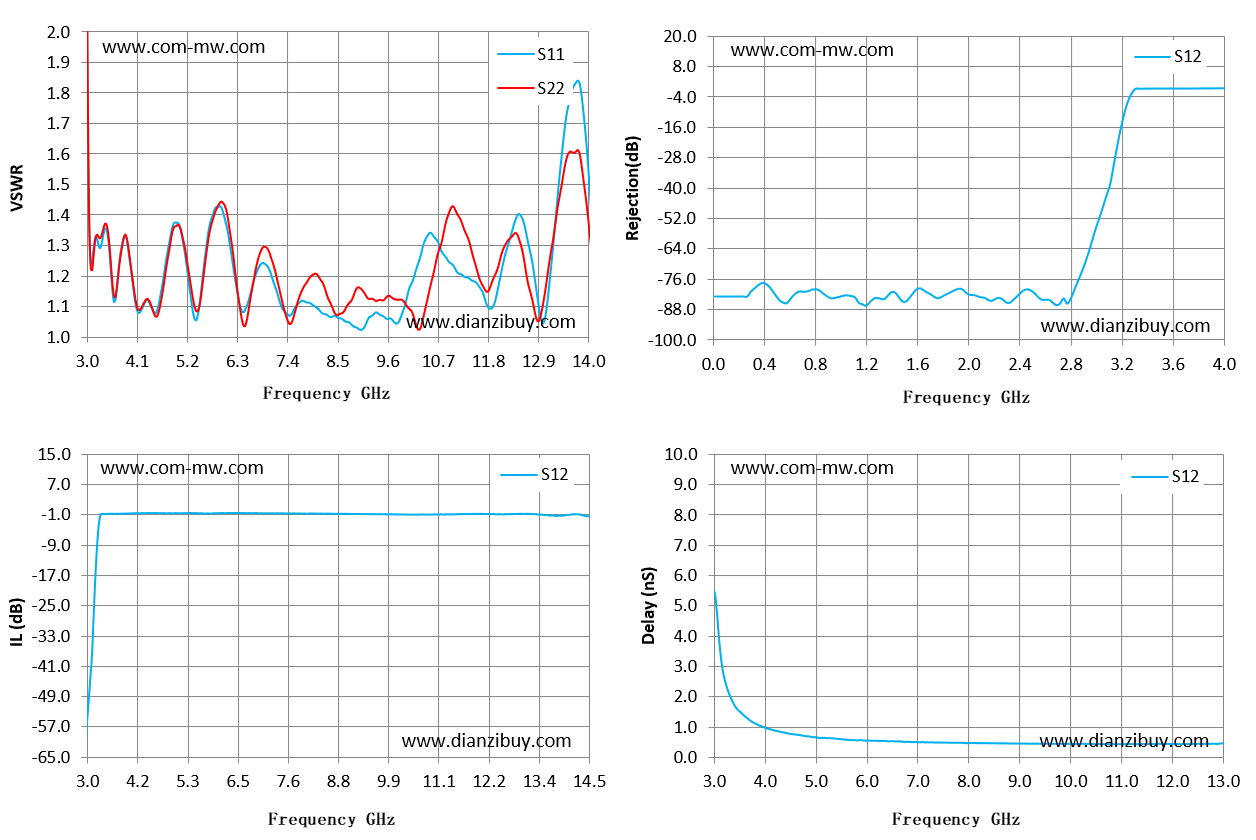

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3 | 2.04 | 2.22 | -55.63 | 5.48 |
| 3.79 | 1.32 | 1.31 | -0.71 | 1.13 |
| 4.57 | 1.11 | 1.08 | -0.52 | 0.76 |
| 5.36 | 1.06 | 1.1 | -0.52 | 0.62 |
| 6.14 | 1.31 | 1.35 | -0.54 | 0.54 |
| 6.93 | 1.24 | 1.29 | -0.57 | 0.5 |
| 7.71 | 1.12 | 1.15 | -0.63 | 0.48 |
| 8.5 | 1.06 | 1.07 | -0.69 | 0.46 |
| 9.29 | 1.07 | 1.12 | -0.78 | 0.45 |
| 10.07 | 1.16 | 1.09 | -0.87 | 0.44 |
| 10.86 | 1.26 | 1.37 | -0.92 | 0.43 |
| 11.64 | 1.16 | 1.18 | -0.79 | 0.44 |
| 12.43 | 1.4 | 1.34 | -0.84 | 0.43 |
| 13.21 | 1.29 | 1.32 | -0.77 | 0.45 |
| 14 | 1.52 | 1.37 | -1.02 | 0.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
