通带频率3.5~18GHz, DC-3GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

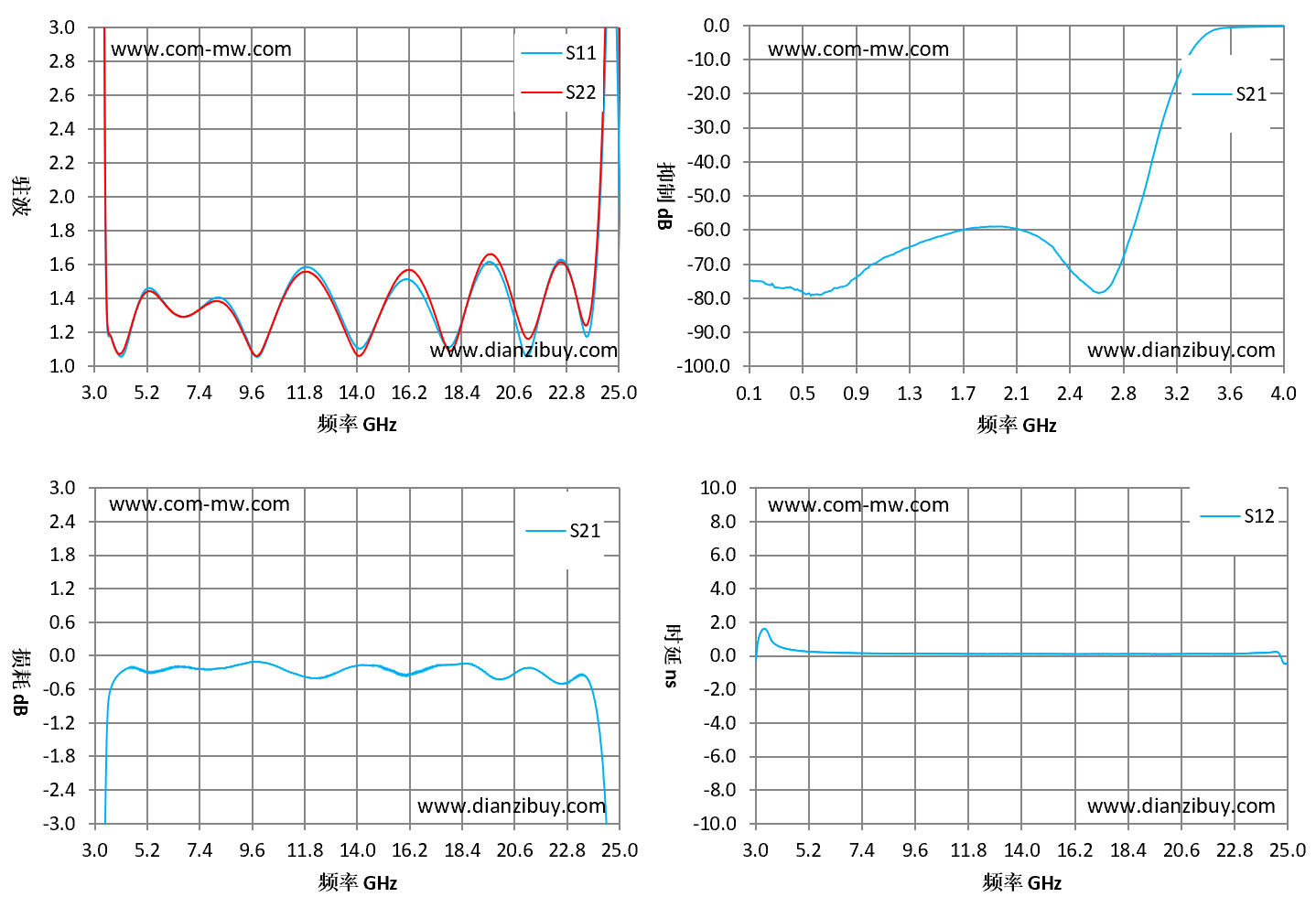

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 3 | 39.25 | 42.88 | -46.46 | -0.16 |
| 4.57 | 1.23 | 1.24 | -0.2 | 0.36 |
| 6.14 | 1.34 | 1.34 | -0.22 | 0.21 |
| 7.71 | 1.37 | 1.36 | -0.24 | 0.17 |
| 9.29 | 1.2 | 1.18 | -0.13 | 0.15 |
| 10.86 | 1.39 | 1.38 | -0.23 | 0.14 |
| 12.43 | 1.54 | 1.51 | -0.39 | 0.13 |
| 14 | 1.11 | 1.07 | -0.17 | 0.13 |
| 15.57 | 1.46 | 1.49 | -0.27 | 0.12 |
| 17.14 | 1.31 | 1.37 | -0.2 | 0.13 |
| 18.71 | 1.39 | 1.4 | -0.13 | 0.13 |
| 20.29 | 1.45 | 1.51 | -0.39 | 0.13 |
| 21.86 | 1.4 | 1.4 | -0.34 | 0.14 |
| 23.43 | 1.27 | 1.3 | -0.34 | 0.17 |
| 25 | 2.37 | 3.32 | -10.19 | -0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
