通带频率4~13GHz, DC-3600MHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 13 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-3600 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

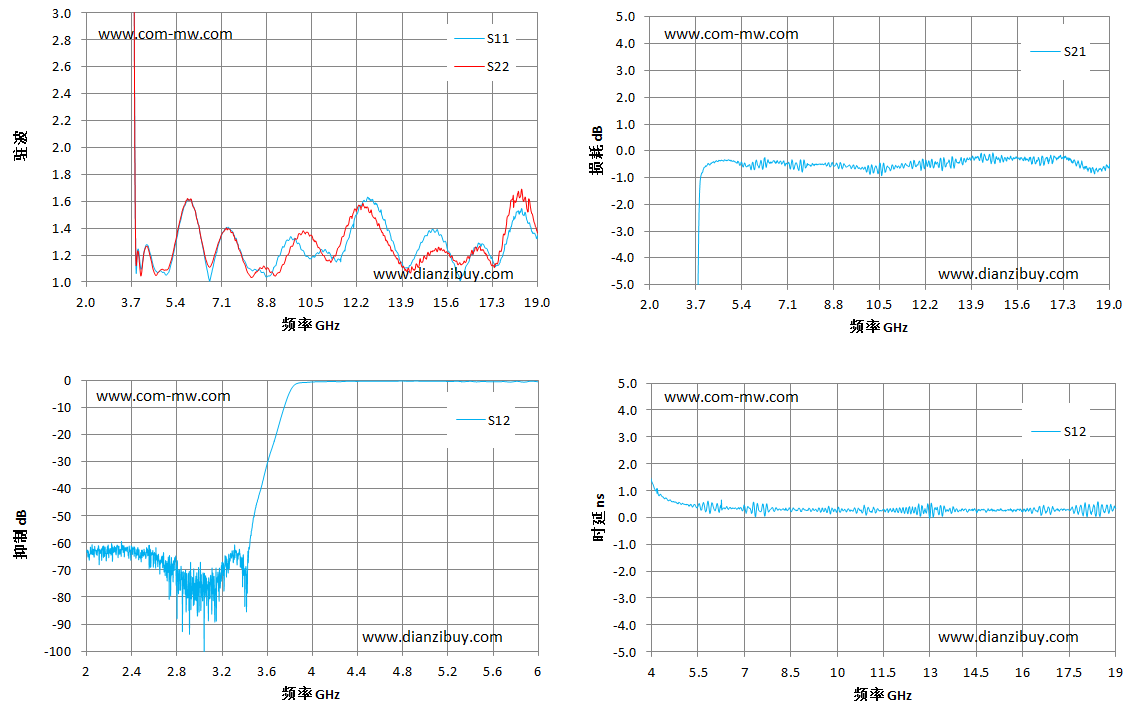

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 2 | 88.92 | 87.9 | -63.5 | -63.58 | -5.48 |
| 3.21 | 124.2 | 165.62 | -63.11 | -66.95 | 4.86 |
| 4.43 | 1.21 | 1.19 | -0.46 | -0.41 | 0.69 |
| 5.64 | 1.52 | 1.56 | -0.52 | -0.57 | 0.37 |
| 6.86 | 1.18 | 1.22 | -0.44 | -0.4 | 0.34 |
| 8.07 | 1.11 | 1.08 | -0.58 | -0.51 | 0.31 |
| 9.29 | 1.2 | 1.07 | -0.66 | -0.6 | 0.29 |
| 10.5 | 1.18 | 1.36 | -0.59 | -0.46 | 0.26 |
| 11.71 | 1.23 | 1.35 | -0.42 | -0.66 | 0.29 |
| 12.93 | 1.58 | 1.47 | -0.33 | -0.58 | 0.51 |
| 14.14 | 1.1 | 1.11 | -0.32 | -0.22 | 0.31 |
| 15.36 | 1.35 | 1.26 | -0.35 | -0.27 | 0.25 |
| 16.57 | 1.2 | 1.21 | -0.49 | -0.54 | 0.26 |
| 17.79 | 1.28 | 1.39 | -0.53 | -0.5 | 0.11 |
| 19 | 1.34 | 1.38 | -0.5 | -0.5 | 0.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
