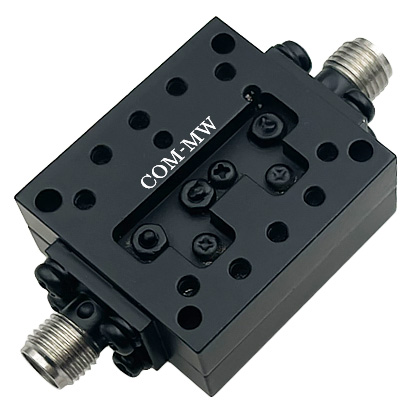

通带频率6~18GHz, DC-5300MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-5300 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

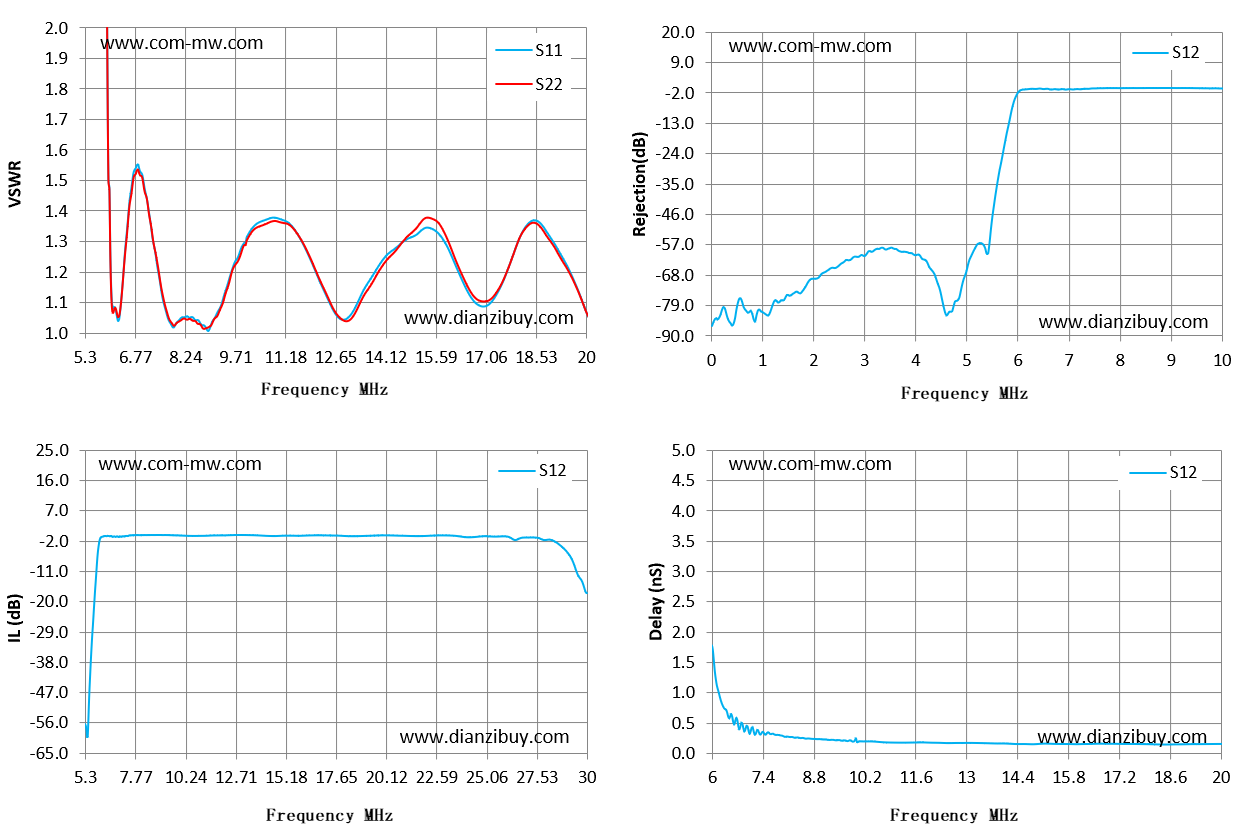

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5 | 26.53 | 21.43 | -66.51 | 0.39 |
| 6 | 1.5 | 1.5 | -2.63 | 1.78 |
| 7 | 1.51 | 1.5 | -0.75 | 0.37 |
| 8 | 1.03 | 1.03 | -0.35 | 0.27 |
| 10 | 1.3 | 1.29 | -0.48 | 0.18 |
| 11 | 1.37 | 1.37 | -0.56 | 0.17 |
| 12 | 1.22 | 1.22 | -0.43 | 0.17 |
| 13 | 1.05 | 1.04 | -0.31 | 0.17 |
| 14 | 1.24 | 1.22 | -0.49 | 0.16 |
| 15 | 1.32 | 1.34 | -0.54 | 0.15 |
| 16 | 1.26 | 1.29 | -0.52 | 0.15 |
| 17 | 1.09 | 1.1 | -0.41 | 0.16 |
| 18 | 1.3 | 1.3 | -0.58 | 0.15 |
| 19 | 1.31 | 1.3 | -0.6 | 0.15 |
| 20 | 1.07 | 1.07 | -0.41 | 0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
