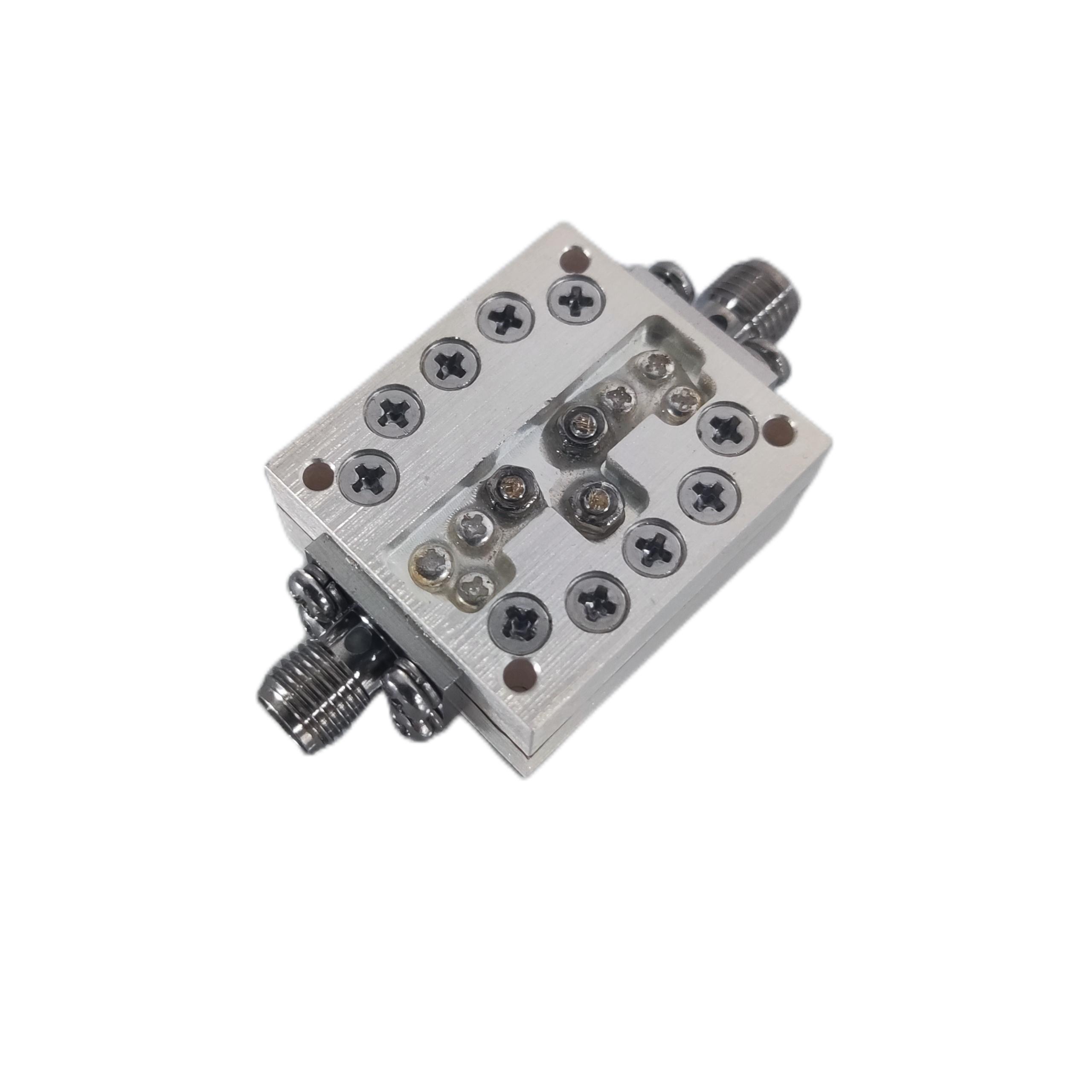

通带频率6000~18000MHz, DC-5300MHz≥50dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-5300 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

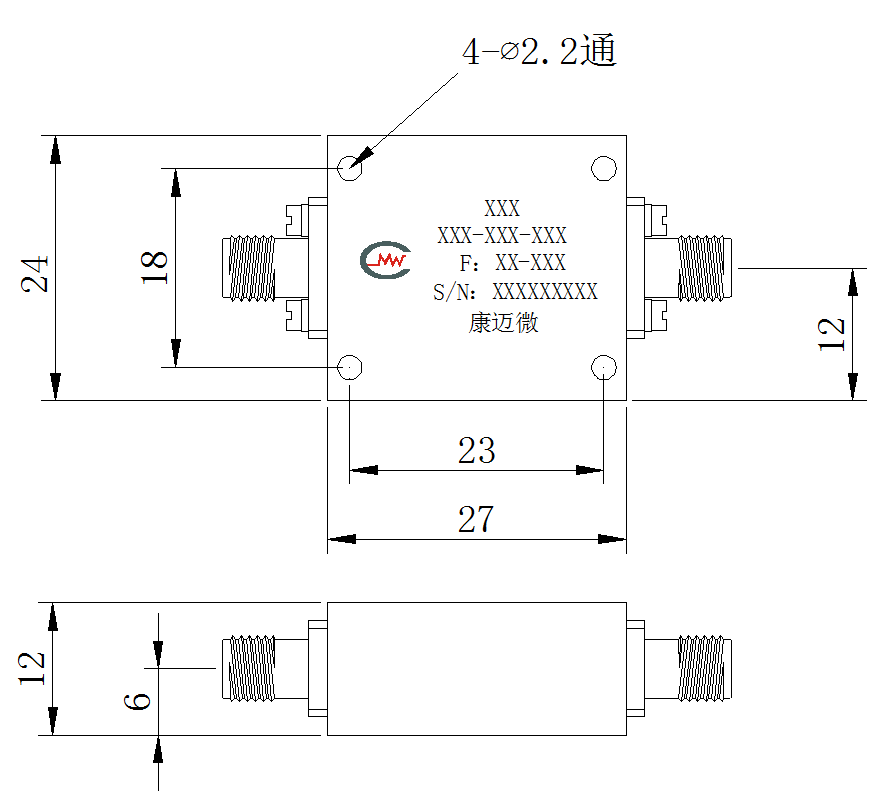

| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

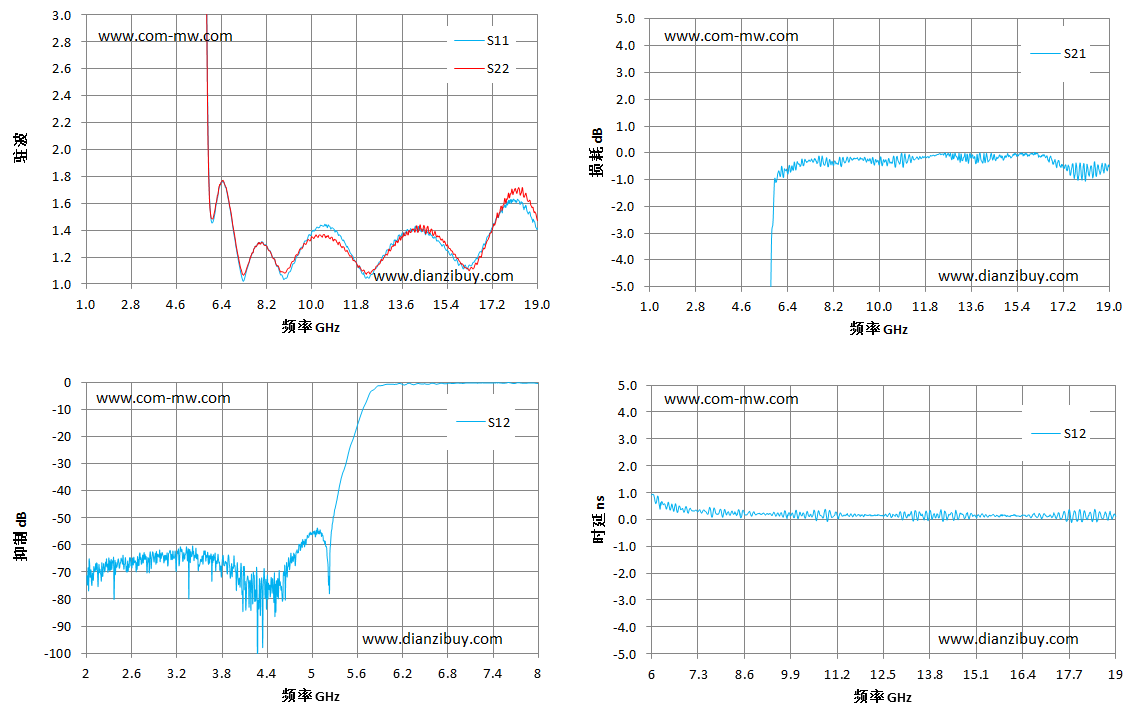

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 746.93 | 1529.92 | -71.37 | -71.92 | 9.47 |
| 2.29 | 141.24 | 152.97 | -65.43 | -70.85 | -7.68 |
| 3.57 | 62.96 | 66.26 | -65.85 | -64.78 | 2.86 |
| 4.86 | 53.03 | 71.1 | -60.71 | -59.6 | 2.43 |
| 6.14 | 1.52 | 1.56 | -0.8 | -0.8 | 0.61 |
| 7.43 | 1.12 | 1.13 | -0.3 | -0.3 | 0.27 |
| 8.71 | 1.09 | 1.11 | -0.34 | -0.21 | 0.24 |
| 10 | 1.39 | 1.36 | -0.4 | -0.41 | 0.07 |
| 11.29 | 1.32 | 1.28 | -0.22 | -0.12 | 0.25 |
| 12.57 | 1.12 | 1.13 | -0.3 | -0.05 | 0.19 |
| 13.86 | 1.39 | 1.39 | -0.27 | -0.33 | 0.07 |
| 15.14 | 1.3 | 1.34 | -0.18 | -0.19 | 0.16 |
| 16.43 | 1.16 | 1.11 | -0.54 | -0.12 | 0.16 |
| 17.71 | 1.59 | 1.64 | -0.13 | -0.47 | 0.35 |
| 19 | 1.42 | 1.48 | -0.2 | -0.47 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
