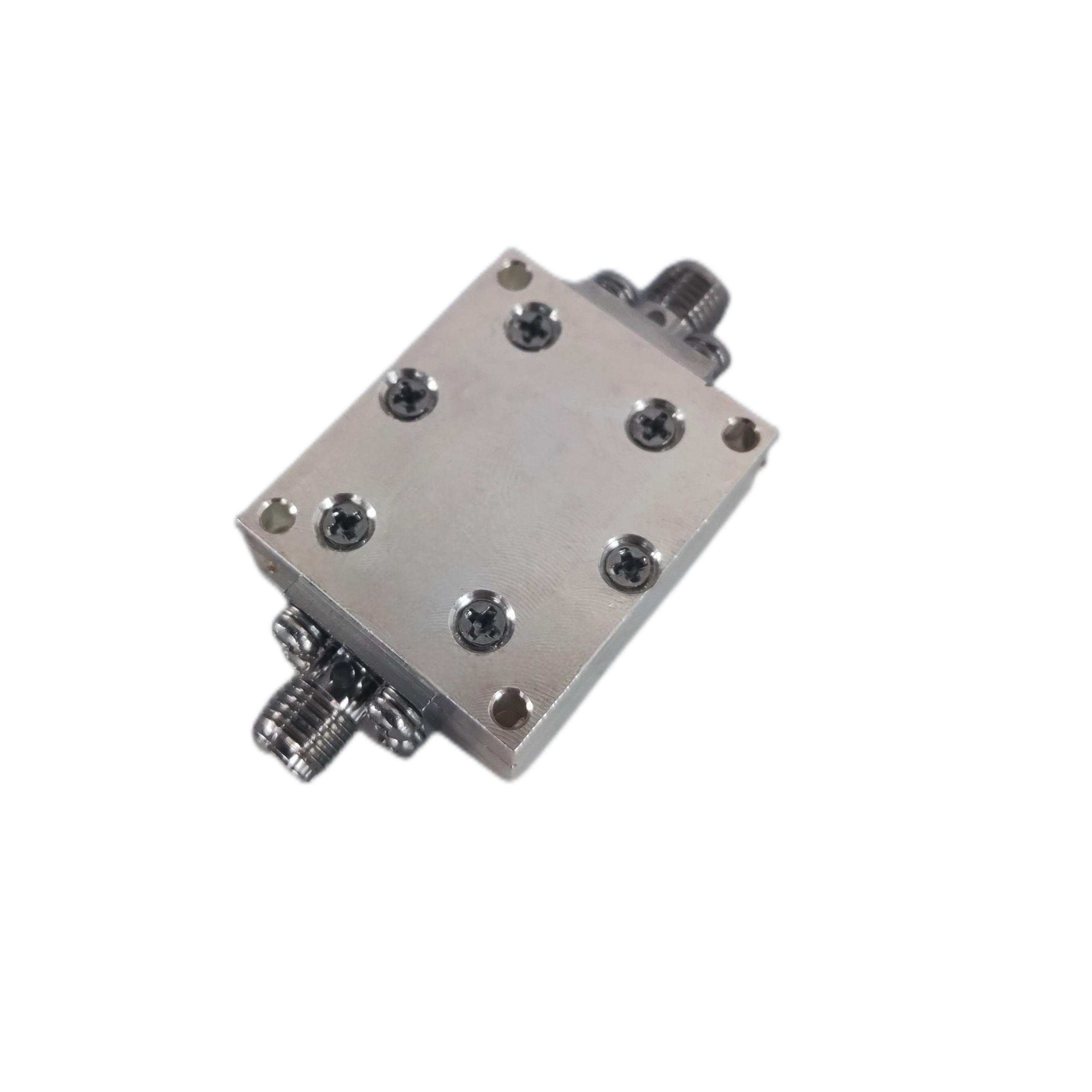

通带频率 7000~18000MHz, DC-6100MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-6100 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

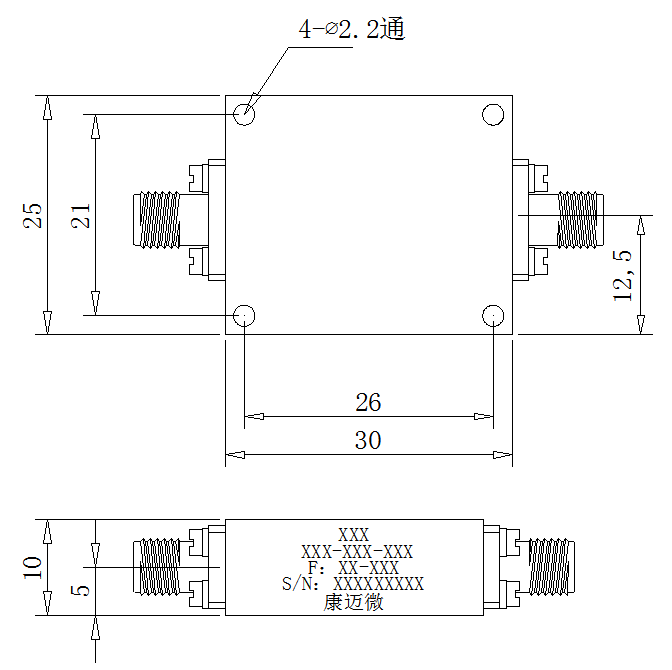

| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

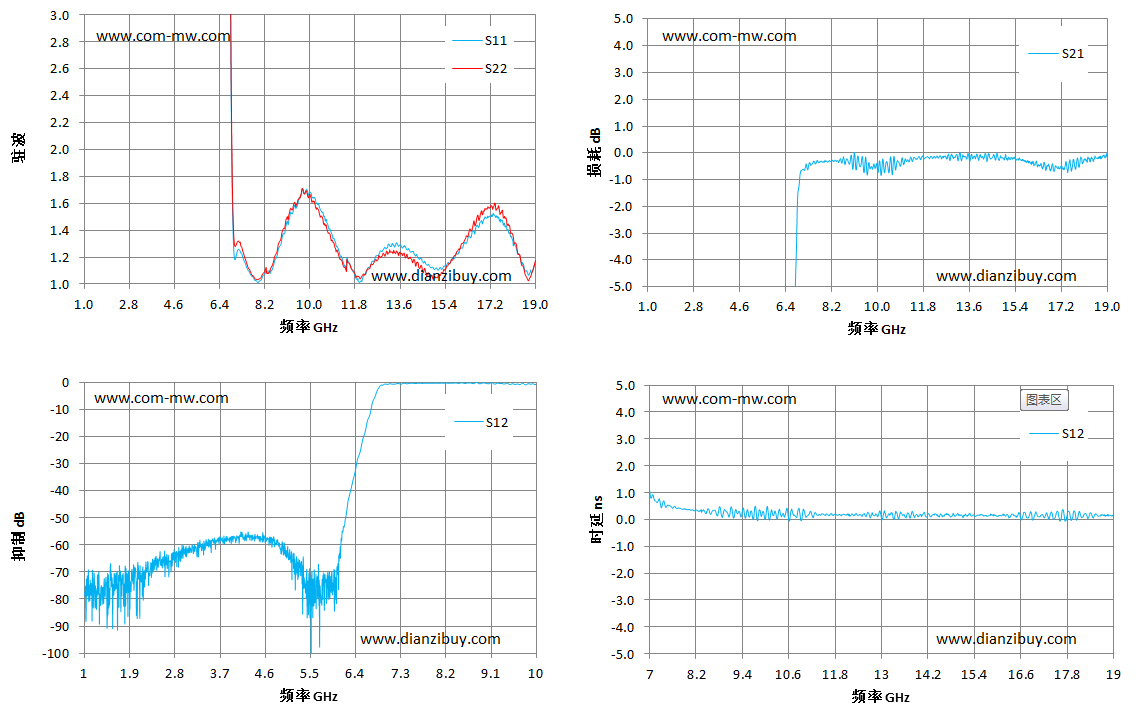

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
| 1 | 618.14 | 635.18 | -77.45 | -86.27 | 5.54 |
| 2.29 | 142.29 | 149.44 | -74.88 | -67.58 | 2.84 |
| 3.57 | 72.02 | 83.49 | -71.23 | -58.53 | -1.42 |
| 4.86 | 64.54 | 89.26 | -64.93 | -60.71 | 2.6 |
| 6.14 | 82.83 | 67.16 | -58.51 | -55.48 | 0.83 |
| 7.43 | 1.16 | 1.19 | -0.45 | -0.42 | 0.45 |
| 8.71 | 1.23 | 1.26 | -0.36 | -0.39 | 0.32 |
| 10 | 1.7 | 1.69 | -0.69 | -0.67 | 0.05 |
| 11.29 | 1.2 | 1.18 | -0.23 | -0.18 | 0.27 |
| 12.57 | 1.18 | 1.17 | -0.15 | -0.12 | 0.17 |
| 13.86 | 1.26 | 1.22 | -0.52 | -0.1 | 0.1 |
| 15.14 | 1.11 | 1.07 | -0.32 | -0.16 | 0.15 |
| 16.43 | 1.35 | 1.4 | -0.35 | -0.54 | 0.15 |
| 17.71 | 1.46 | 1.52 | -0.62 | -0.48 | 0.28 |
| 19 | 1.14 | 1.18 | -0.69 | -0.11 | 0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
