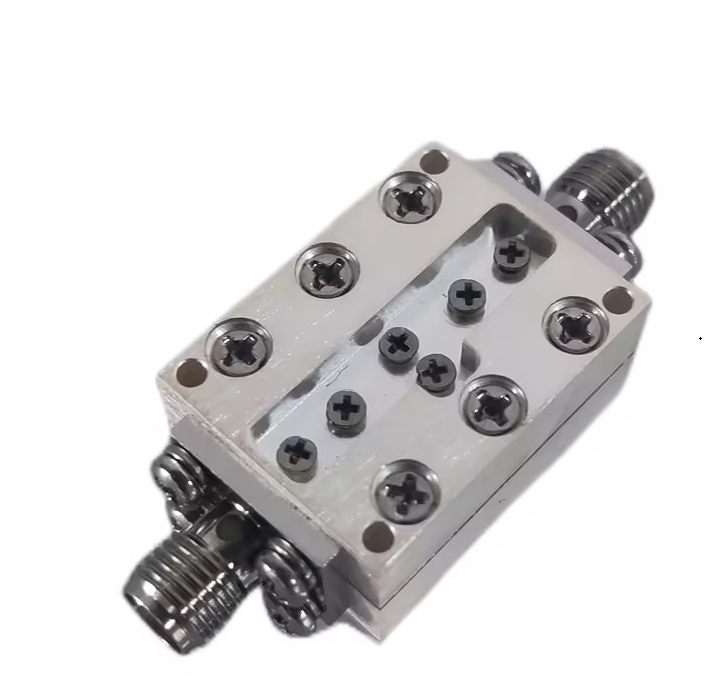

通带频率9000~18000MHz, DC-8100MHz≥40dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-8100 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |

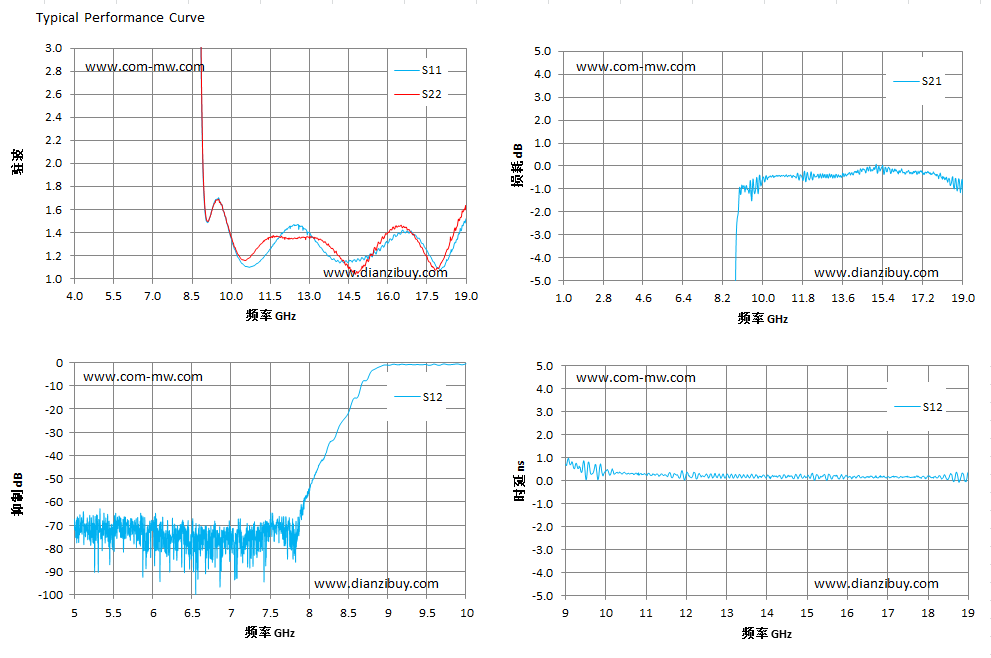

| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 5 | 83.6 | 90.04 | -67.4 | -26.82935 |
| 6.07 | 60.03 | 75.38 | -81.05 | -10.81205 |
| 7.14 | 80.36 | 125.99 | -56.85 | -14.41708 |
| 8.21 | 63.81 | 79.82 | -35.47 | 6.469767 |
| 9.29 | 1.62 | 1.62 | -0.69 | 1.684376 |
| 10.36 | 1.15 | 1.18 | -0.58 | 0.7066505 |
| 11.43 | 1.24 | 1.34 | -0.46 | 0.4252008 |
| 12.5 | 1.47 | 1.35 | -0.55 | 0.2299311 |
| 13.57 | 1.23 | 1.32 | -0.69 | 0.2777849 |
| 14.64 | 1.15 | 1.06 | -0.51 | 0.1052625 |
| 15.71 | 1.25 | 1.31 | -0.45 | 0.1990982 |
| 16.79 | 1.41 | 1.43 | -0.1 | 0.2087513 |
| 17.86 | 1.11 | 1.08 | -0.21 | 0.178681 |
| 18.93 | 1.5 | 1.6 | -0.28 | 0.1668417 |
| 20 | 1.61 | 1.65 | -0.53 | 0.190523 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
