通带频率1.25~13GHz, DC-1GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.25 | ~ | 13 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

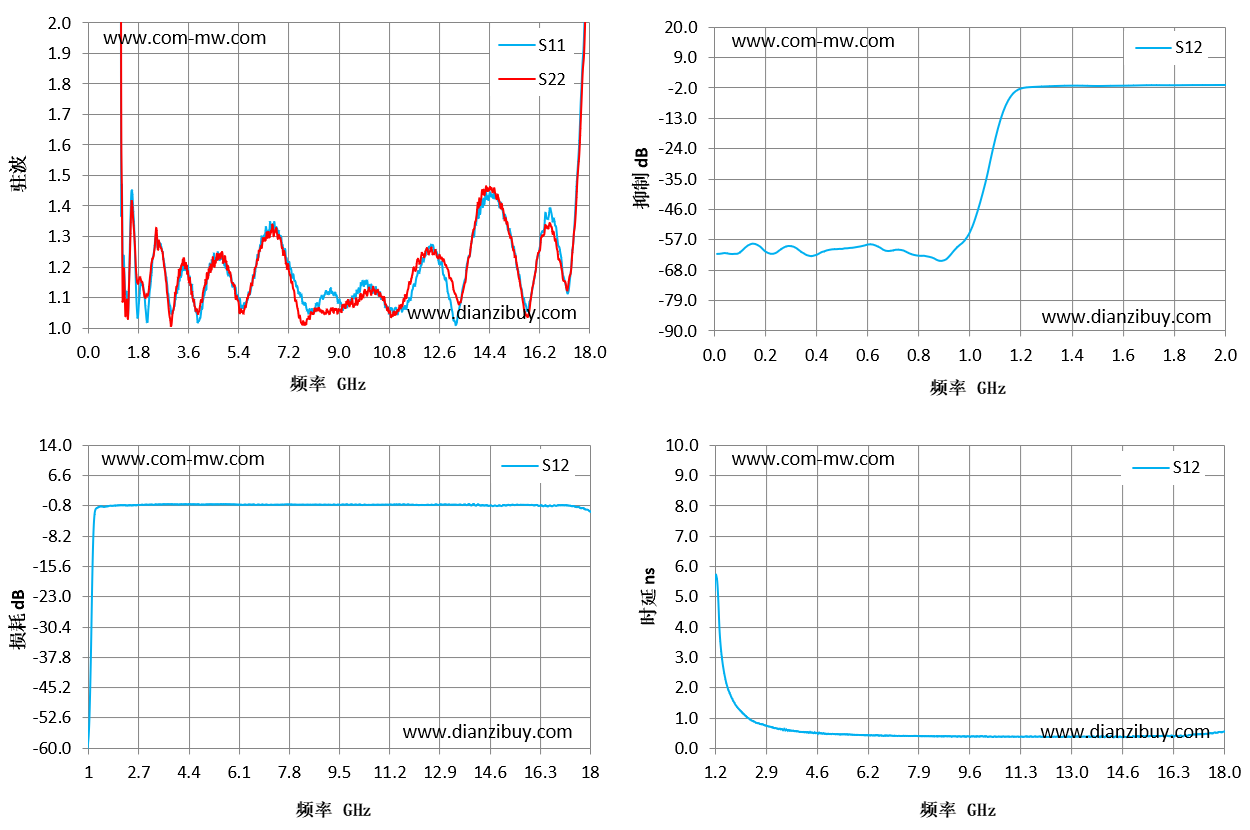

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1180.45 | 2784.68 | -61.99 | 13.48 |
| 1.29 | 1.16 | 1.13 | -1.28 | 4.52 |
| 2.57 | 1.27 | 1.27 | -0.72 | 0.82 |
| 3.86 | 1.06 | 1.06 | -0.51 | 0.55 |
| 5.14 | 1.15 | 1.15 | -0.5 | 0.46 |
| 6.43 | 1.31 | 1.3 | -0.51 | 0.41 |
| 7.71 | 1.08 | 1.02 | -0.53 | 0.4 |
| 9 | 1.09 | 1.06 | -0.56 | 0.38 |
| 10.29 | 1.13 | 1.11 | -0.61 | 0.37 |
| 11.57 | 1.1 | 1.15 | -0.57 | 0.38 |
| 12.86 | 1.15 | 1.2 | -0.58 | 0.38 |
| 14.14 | 1.41 | 1.45 | -0.64 | 0.39 |
| 15.43 | 1.18 | 1.18 | -0.66 | 0.4 |
| 16.71 | 1.36 | 1.31 | -0.88 | 0.42 |
| 18 | 2.48 | 2.46 | -2.31 | 0.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
