通带频率3~21GHz, DC-2.5GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 21 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

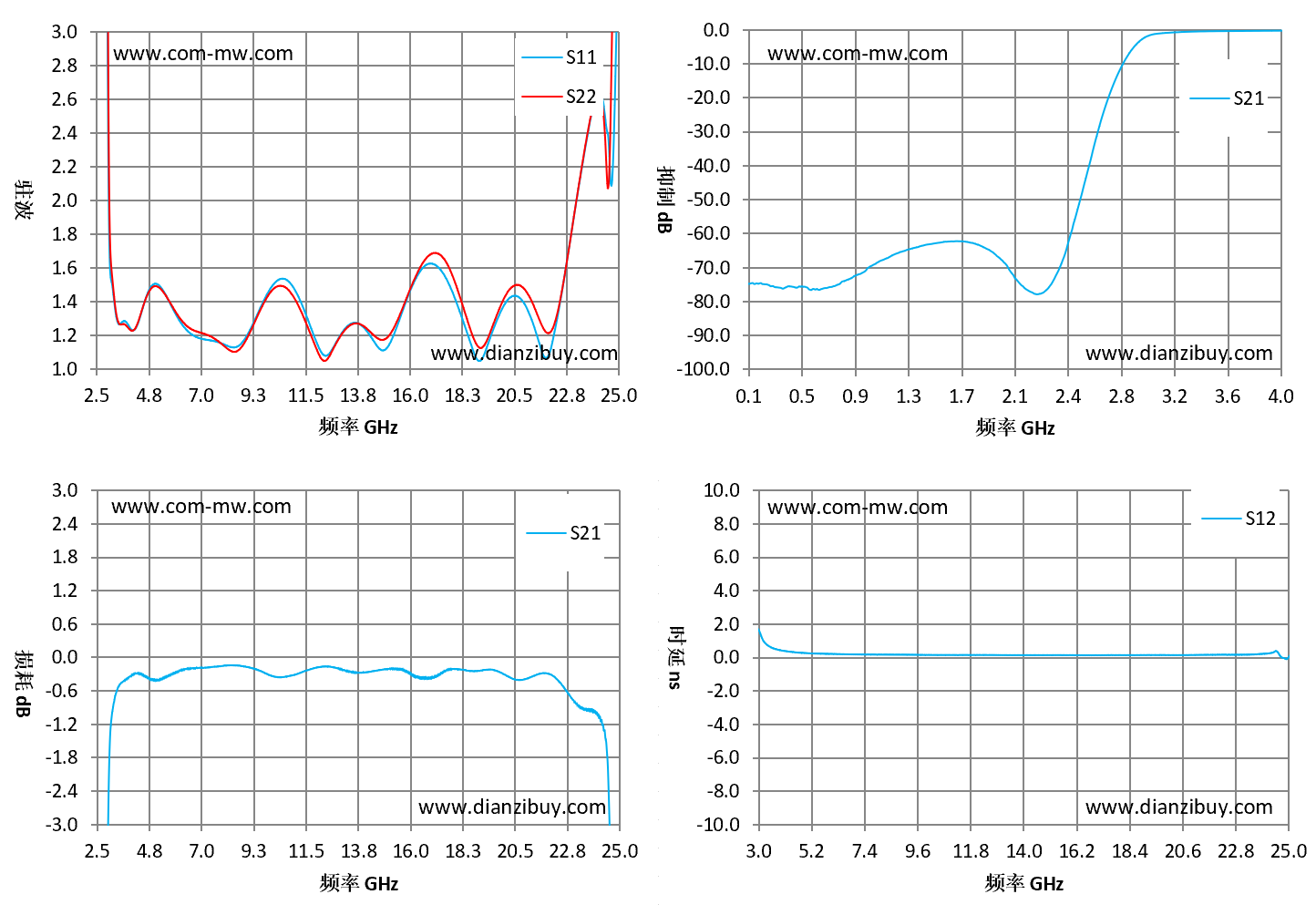

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2.5 | 44.79 | 33.36 | -54.36 | 0.49 |
| 4.11 | 1.23 | 1.23 | -0.31 | 0.38 |
| 5.71 | 1.37 | 1.38 | -0.31 | 0.22 |
| 7.32 | 1.17 | 1.2 | -0.18 | 0.18 |
| 8.93 | 1.19 | 1.17 | -0.18 | 0.17 |
| 10.54 | 1.53 | 1.49 | -0.36 | 0.15 |
| 12.14 | 1.1 | 1.06 | -0.17 | 0.15 |
| 13.75 | 1.27 | 1.27 | -0.28 | 0.15 |
| 15.36 | 1.22 | 1.26 | -0.21 | 0.15 |
| 16.96 | 1.62 | 1.68 | -0.37 | 0.15 |
| 18.57 | 1.16 | 1.24 | -0.25 | 0.15 |
| 20.18 | 1.4 | 1.45 | -0.34 | 0.15 |
| 21.79 | 1.07 | 1.23 | -0.29 | 0.16 |
| 23.39 | 2.18 | 2.19 | -0.92 | 0.18 |
| 25 | 3.74 | 5.65 | -7.55 | 0.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
