通带频率6~26GHz, DC-5.1GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 26 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-5.1 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

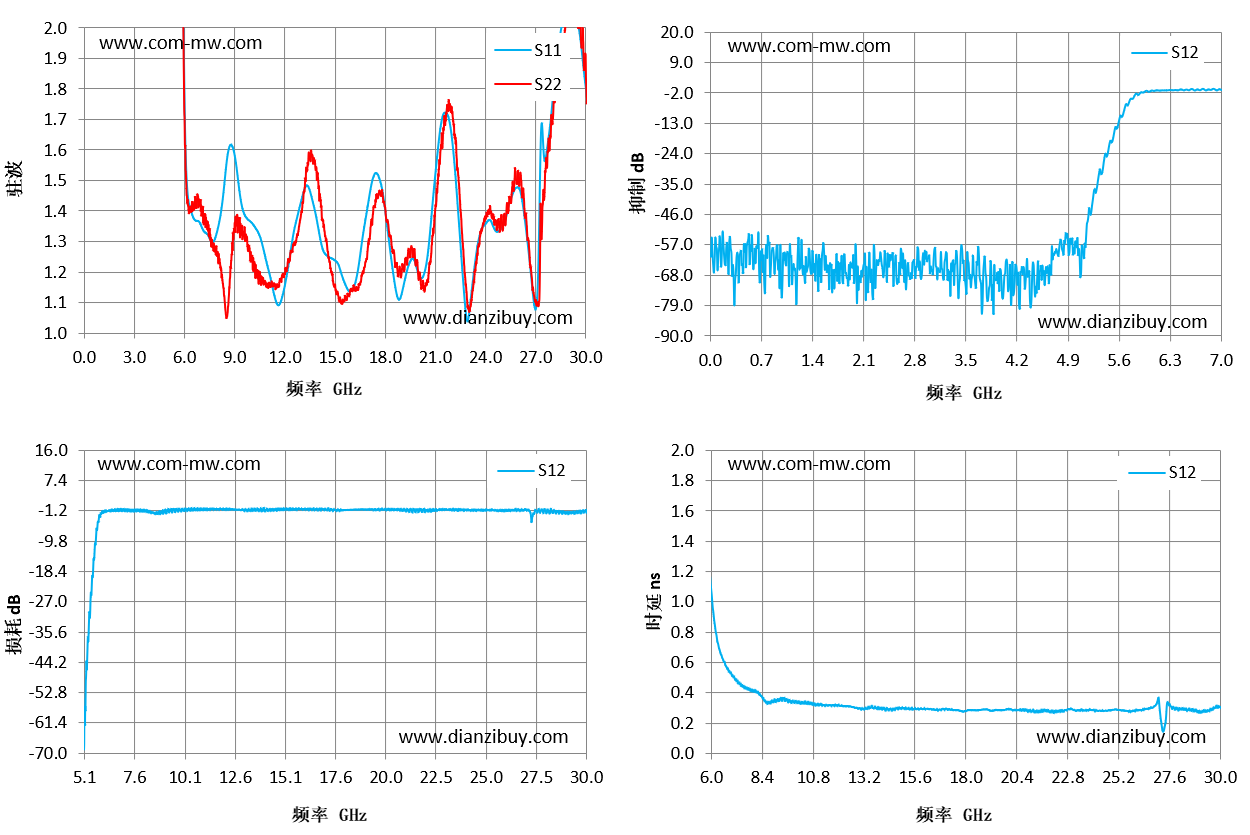

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 98.88 | 5641.25 | -61.45 | 0.84 |
| 2.14 | 88.98 | 57.16 | -65.13 | -1.36 |
| 4.29 | 38.12 | 34.03 | -65.15 | -5.18 |
| 6.43 | 1.39 | 1.41 | -0.92 | 0.65 |
| 8.57 | 1.59 | 1.09 | -1.77 | 0.34 |
| 10.71 | 1.27 | 1.16 | -0.54 | 0.33 |
| 12.86 | 1.41 | 1.36 | -0.91 | 0.3 |
| 15 | 1.24 | 1.14 | -0.49 | 0.3 |
| 17.14 | 1.48 | 1.36 | -0.8 | 0.29 |
| 19.29 | 1.21 | 1.23 | -0.76 | 0.28 |
| 21.43 | 1.71 | 1.64 | -0.64 | 0.28 |
| 23.57 | 1.3 | 1.28 | -0.7 | 0.28 |
| 25.71 | 1.47 | 1.49 | -0.94 | 0.28 |
| 27.86 | 1.68 | 1.65 | -1.71 | 0.29 |
| 30 | 1.8 | 1.84 | -1.33 | 0.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
