通带频率 10~15GHz, 20-30GHz≥45dBc, dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 15 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 20-30 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.8 |

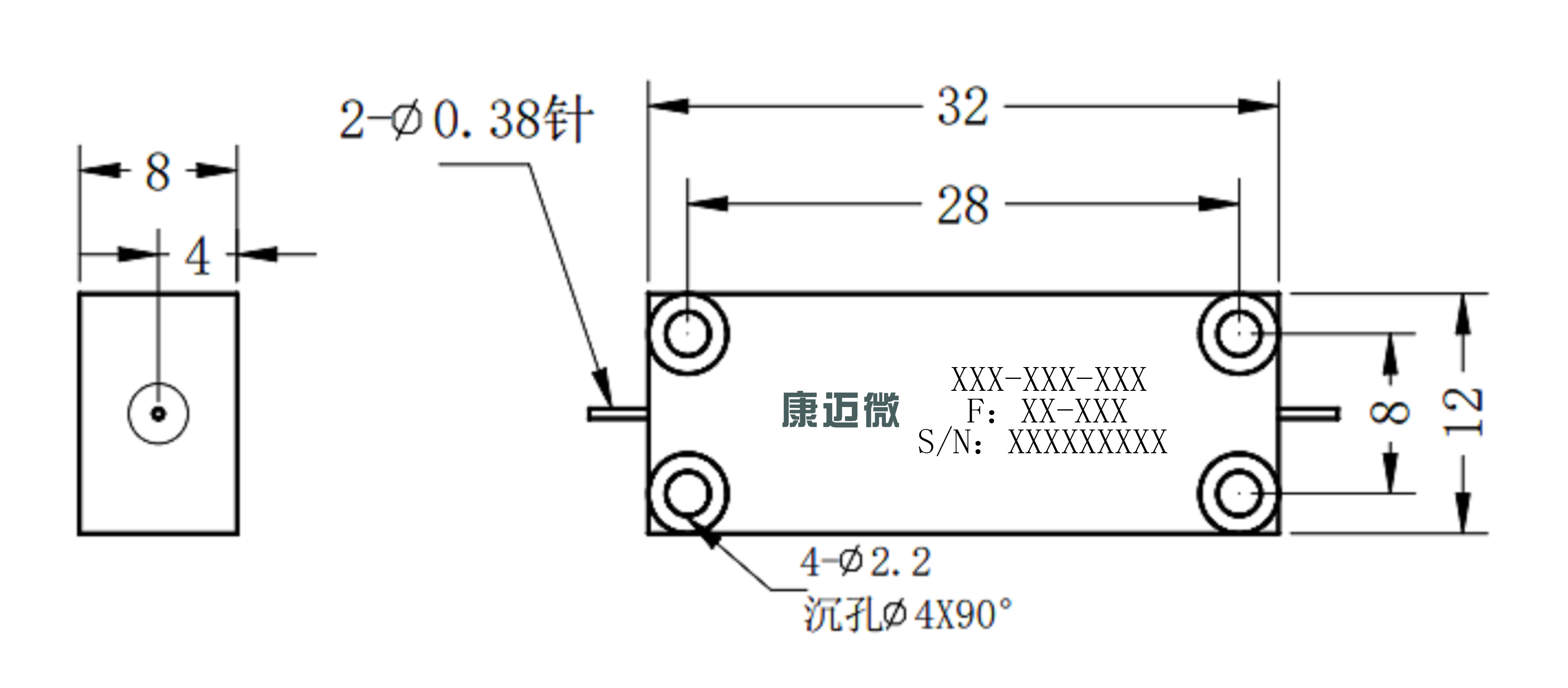

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ≤10°每 9 只相位一致性 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

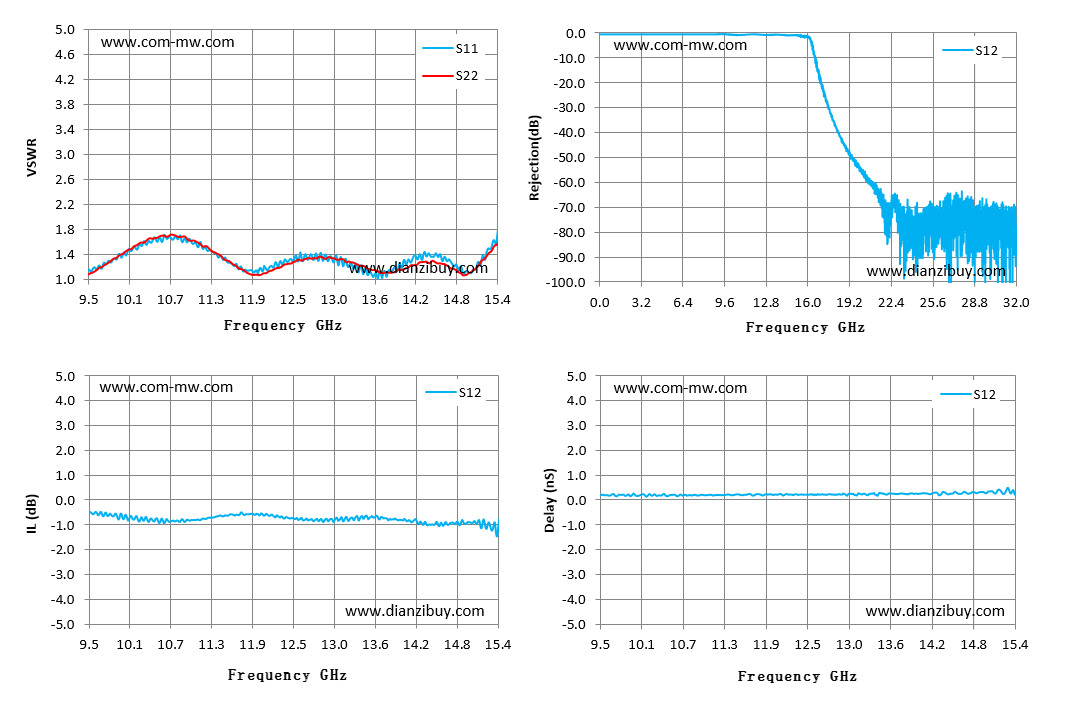

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 9.50 | 1.15 | 1.08 | -0.57 | -0.57 | 0.19 |
| 9.92 | 1.37 | 1.36 | -0.76 | -0.76 | 0.17 |
| 10.34 | 1.56 | 1.63 | -0.78 | -0.78 | 0.19 |
| 10.76 | 1.69 | 1.70 | -0.87 | -0.87 | 0.19 |
| 11.19 | 1.51 | 1.53 | -0.78 | -0.78 | 0.20 |
| 11.61 | 1.22 | 1.23 | -0.64 | -0.64 | 0.24 |
| 12.03 | 1.20 | 1.10 | -0.64 | -0.64 | 0.22 |
| 12.45 | 1.28 | 1.27 | -0.77 | -0.77 | 0.22 |
| 12.87 | 1.32 | 1.35 | -0.86 | -0.86 | 0.22 |
| 13.29 | 1.25 | 1.27 | -0.72 | -0.72 | 0.21 |
| 13.71 | 1.12 | 1.10 | -0.73 | -0.73 | 0.24 |
| 14.14 | 1.27 | 1.22 | -0.87 | -0.87 | 0.27 |
| 14.56 | 1.39 | 1.25 | -1.05 | -1.05 | 0.32 |
| 14.98 | 1.10 | 1.10 | -0.91 | -0.91 | 0.27 |
| 15.40 | 1.78 | 1.57 | -1.19 | -1.19 | 0.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
