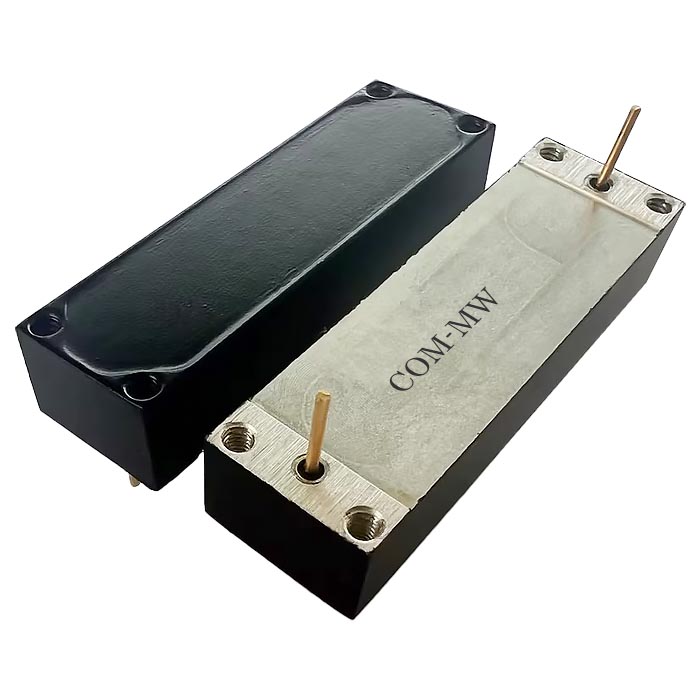

通带频率 DC~2200MHz, 2400-5000MHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2200 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2400-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |

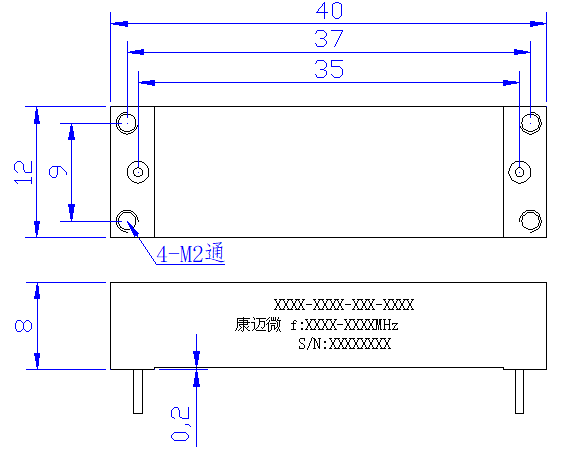

| 接口形式 | 微带圆针0.8mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆，底面保护 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

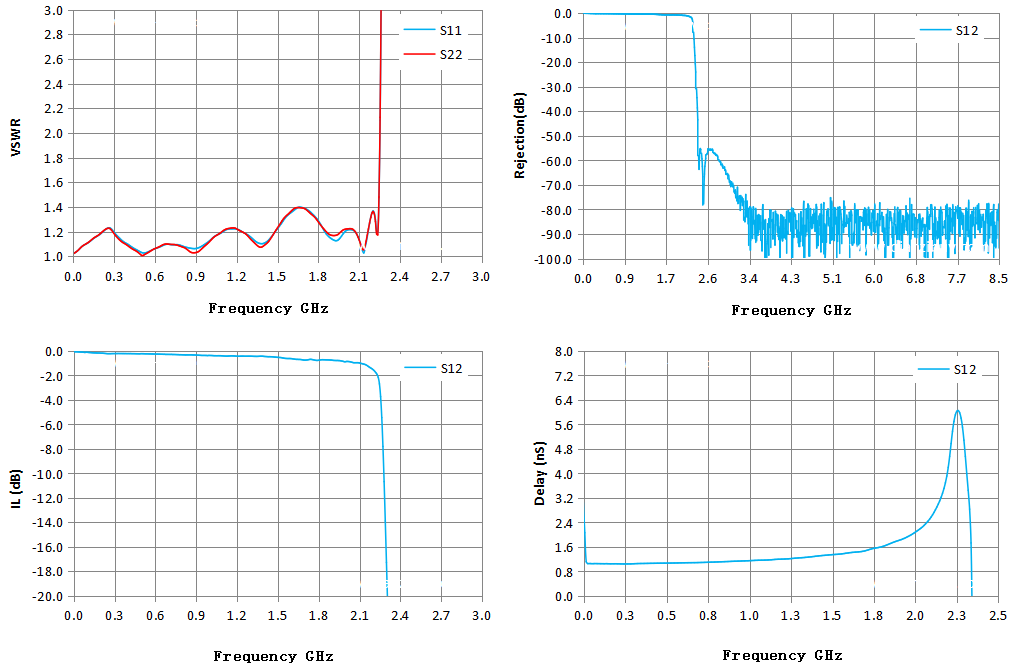

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.05 | -0.05 | 3.01 |
| 0.24 | 1.19 | 1.20 | -0.18 | -0.18 | 1.05 |
| 0.45 | 1.08 | 1.07 | -0.21 | -0.21 | 1.07 |
| 0.67 | 1.08 | 1.08 | -0.26 | -0.26 | 1.09 |
| 0.88 | 1.07 | 1.04 | -0.32 | -0.32 | 1.12 |
| 1.09 | 1.18 | 1.18 | -0.38 | -0.38 | 1.17 |
| 1.30 | 1.18 | 1.17 | -0.43 | -0.43 | 1.23 |
| 1.52 | 1.22 | 1.23 | -0.52 | -0.52 | 1.35 |
| 1.73 | 1.38 | 1.38 | -0.73 | -0.73 | 1.51 |
| 1.94 | 1.13 | 1.17 | -0.78 | -0.78 | 1.88 |
| 2.15 | 1.03 | 1.05 | -1.08 | -1.08 | 3.00 |
| 2.36 | 20.76 | 21.17 | -38.63 | -38.63 | -2.59 |
| 2.58 | 36.62 | 37.98 | -56.23 | -56.23 | 1.04 |
| 2.79 | 34.87 | 41.10 | -59.64 | -59.64 | 0.83 |
| 3.00 | 34.02 | 35.01 | -66.02 | -66.02 | 0.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
