通带频率 1000~8300MHz, 10-18GHz≥55dBc, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 8300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 10-18 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

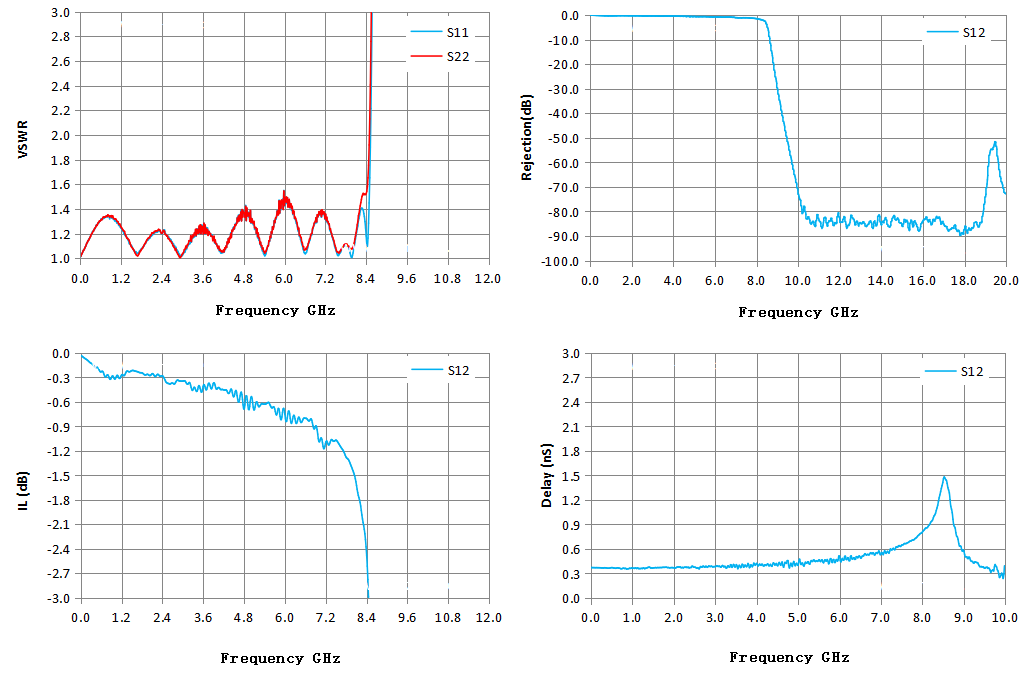

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.01 | -0.03 | -0.03 | 0.37 |
| 0.89 | 1.32 | 1.33 | -0.32 | -0.32 | 0.35 |
| 1.74 | 1.04 | 1.03 | -0.23 | -0.23 | 0.37 |
| 2.60 | 1.16 | 1.16 | -0.37 | -0.37 | 0.37 |
| 3.45 | 1.24 | 1.23 | -0.47 | -0.47 | 0.39 |
| 4.31 | 1.10 | 1.10 | -0.45 | -0.45 | 0.41 |
| 5.16 | 1.24 | 1.25 | -0.63 | -0.63 | 0.39 |
| 6.02 | 1.43 | 1.43 | -0.75 | -0.75 | 0.51 |
| 6.87 | 1.26 | 1.26 | -0.93 | -0.93 | 0.53 |
| 7.73 | 1.09 | 1.09 | -1.20 | -1.20 | 0.70 |
| 8.58 | 2.59 | 3.19 | -5.51 | -5.51 | 1.45 |
| 9.44 | 23.23 | 24.74 | -47.81 | -47.81 | 0.38 |
| 10.29 | 38.00 | 36.08 | -78.49 | -78.49 | 0.76 |
| 11.15 | 43.50 | 40.45 | -86.12 | -86.12 | 5.54 |
| 12.00 | 32.41 | 32.40 | -82.20 | -82.20 | 7.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
