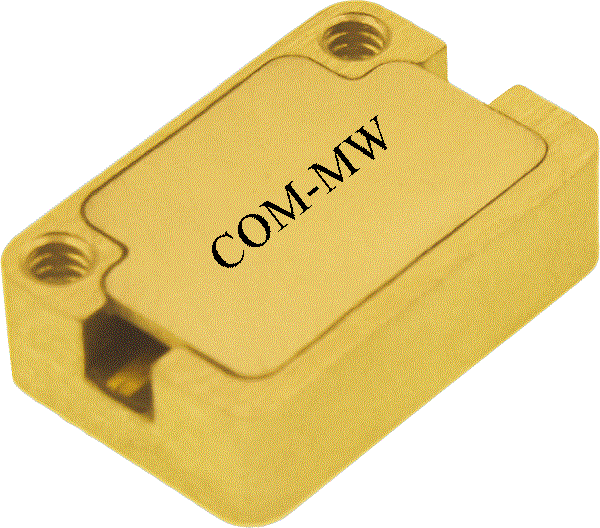

通带频率DC~10GHz, 11.6-29GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 10 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 11.6-29 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

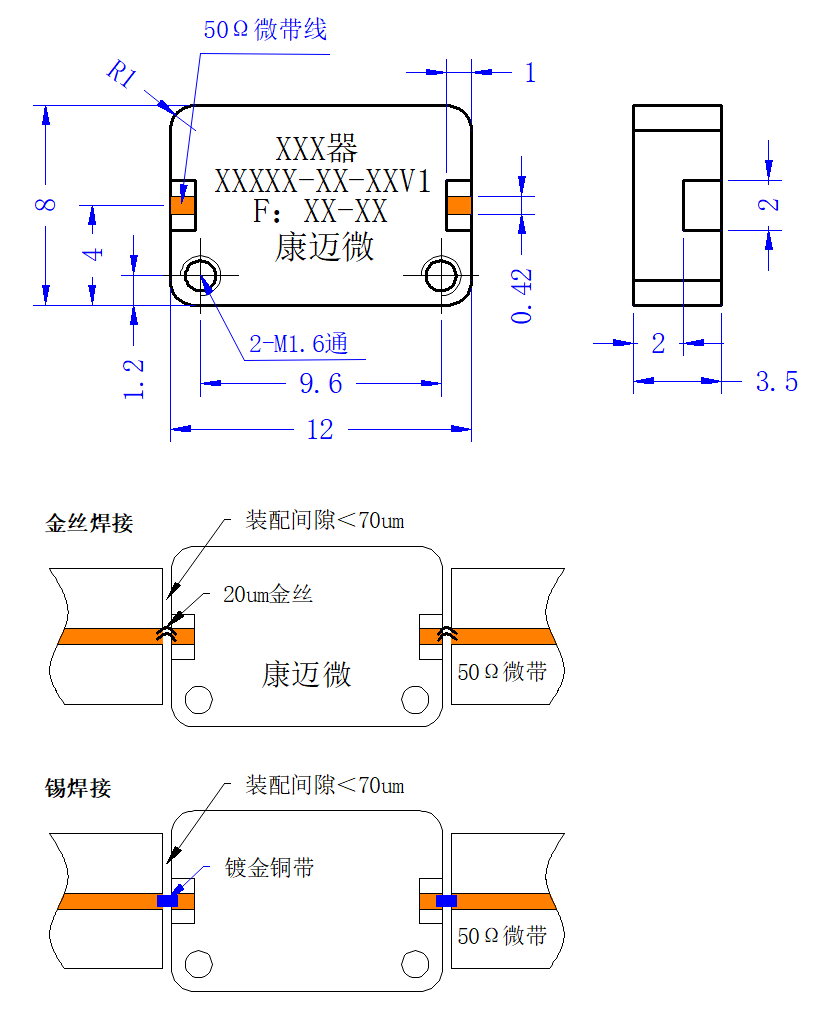

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.01 | -0.02 | 1.02 |
| 3.04 | 1.37 | -0.08 | 1.39 |
| 7.08 | 1.38 | -0.33 | 1.34 |
| 9.10 | 1.12 | -0.39 | 1.15 |
| 9.80 | 1.20 | -0.78 | 1.25 |
| 9.90 | 1.20 | -0.95 | 1.24 |
| 10.00 | 1.32 | -1.32 | 1.35 |
| 10.10 | 1.73 | -2.10 | 1.74 |
| 10.20 | 2.67 | -3.52 | 2.61 |
| 10.30 | 4.37 | -5.84 | 4.16 |
| 11.60 | 44.47 | -30.84 | 20.82 |
| 12.13 | 94.58 | -35.87 | 25.80 |
| 16.17 | 735.96 | -58.74 | 88.73 |
| 19.20 | 82.40 | -50.78 | 184.83 |
| 22.23 | 17.08 | -46.58 | 50.56 |
| 25.26 | 42.84 | -58.94 | 48.92 |
| 26.27 | 33.11 | -64.65 | 42.97 |
| 28.29 | 26.39 | -65.09 | 27.15 |
| 29.30 | 41.95 | -68.01 | 21.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
