通带频率DC~11GHz, 12.665-30GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 11 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 12.665-30 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

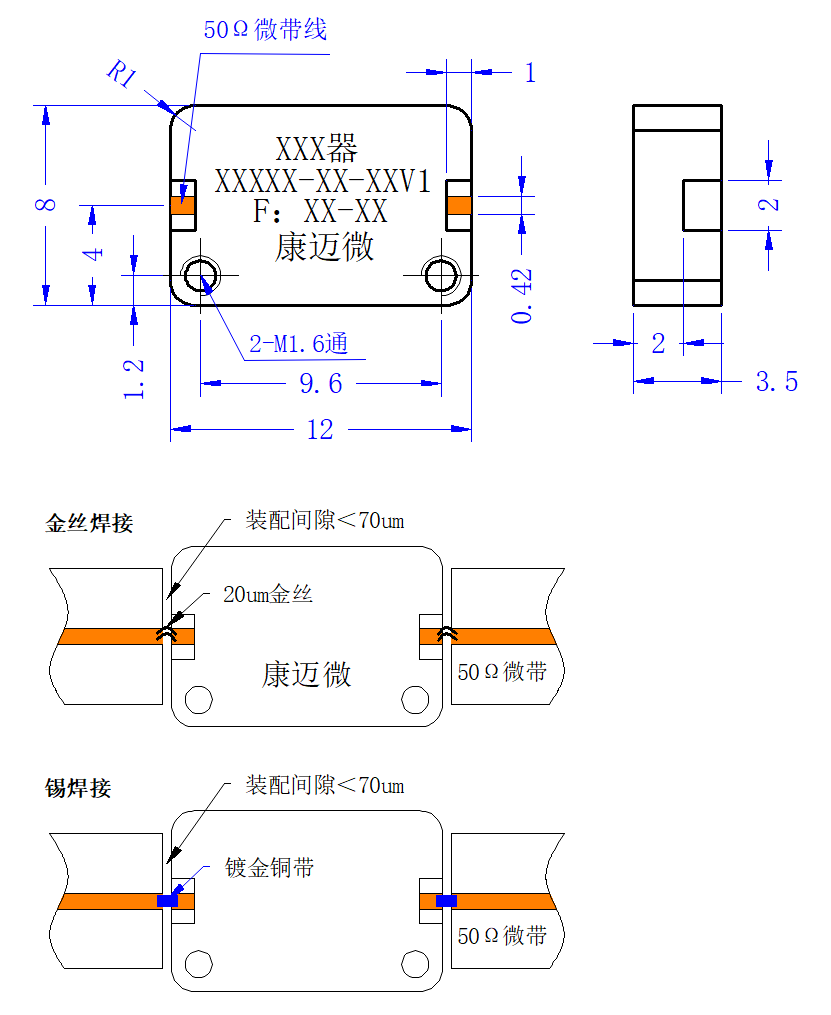

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.02 | -0.01 | 1.02 |
| 4.05 | 1.32 | -0.12 | 1.33 |
| 8.09 | 1.33 | -0.19 | 1.35 |
| 10.11 | 1.12 | -0.34 | 1.12 |
| 10.79 | 1.28 | -0.74 | 1.32 |
| 10.89 | 1.24 | -0.87 | 1.29 |
| 11.00 | 1.31 | -1.19 | 1.34 |
| 11.10 | 1.69 | -1.83 | 1.72 |
| 11.20 | 2.82 | -3.37 | 2.86 |
| 11.30 | 5.20 | -6.04 | 5.38 |
| 12.60 | 44.21 | -37.36 | 77.09 |
| 13.14 | 66.71 | -48.27 | 91.42 |
| 16.17 | 130.52 | -55.61 | 507.17 |
| 19.20 | 136.2 | -48.00 | 73.33 |
| 22.23 | 63.82 | -41.70 | 107.25 |
| 25.26 | 99.10 | -48.20 | 220.80 |
| 27.28 | 23.01 | -52.29 | 78.45 |
| 28.29 | 17.03 | -54.31 | 40.55 |
| 30.31 | 15.20 | -59.74 | 16.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
