通带频率DC~13GHz, 14.95-34.5GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 13 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 14.95-34.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

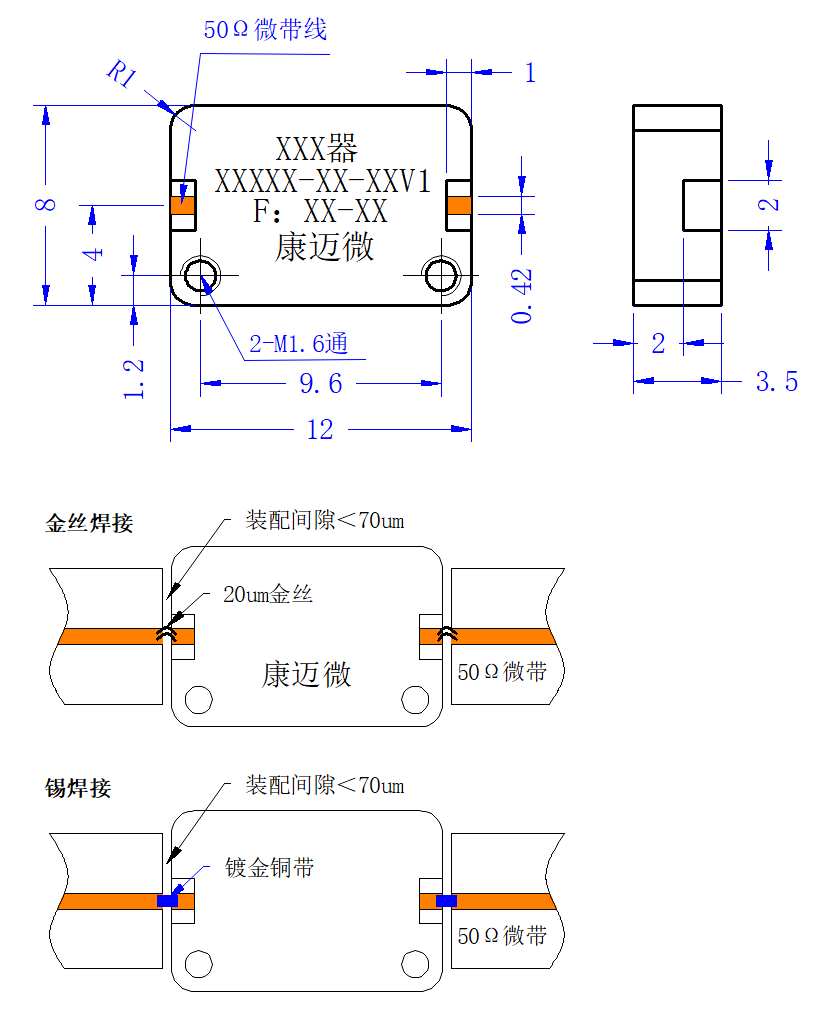

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.01 | -0.02 | 1.01 |
| 5.01 | 1.07 | -0.21 | 1.06 |
| 8.01 | 1.40 | -0.38 | 1.40 |
| 10.11 | 1.31 | -0.42 | 1.30 |
| 12.13 | 1.17 | -0.59 | 1.16 |
| 12.80 | 1.12 | -0.83 | 1.13 |
| 12.90 | 1.11 | -0.90 | 1.14 |
| 13.00 | 1.12 | -1.03 | 1.17 |
| 13.10 | 1.16 | -1.18 | 1.20 |
| 13.30 | 1.30 | -1.75 | 1.20 |
| 13.50 | 1.94 | -3.44 | 1.45 |
| 13.70 | 4.65 | -8.20 | 2.89 |
| 14.95 | 56.54 | -38.15 | 21.26 |
| 16.17 | 53.11 | -60.48 | 31.81 |
| 20.21 | 527.74 | -44.04 | 77.50 |
| 24.25 | 538.39 | -47.31 | 61.99 |
| 28.29 | 36.85 | -56.88 | 18.97 |
| 32.33 | 28.29 | -63.88 | 11.36 |
| 34.35 | 26.66 | -46.41 | 10.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
