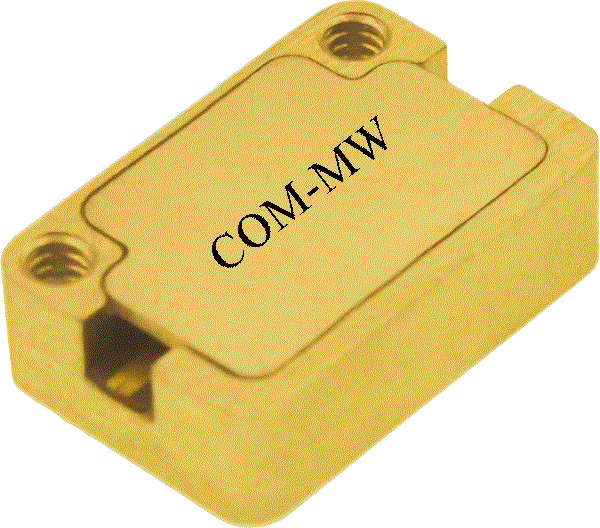

通带频率DC~14GHz, 16.1-35GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 14 | GHz |
| 带外抑制 | 16.1-35 | GHz≥ | 35 | dB |

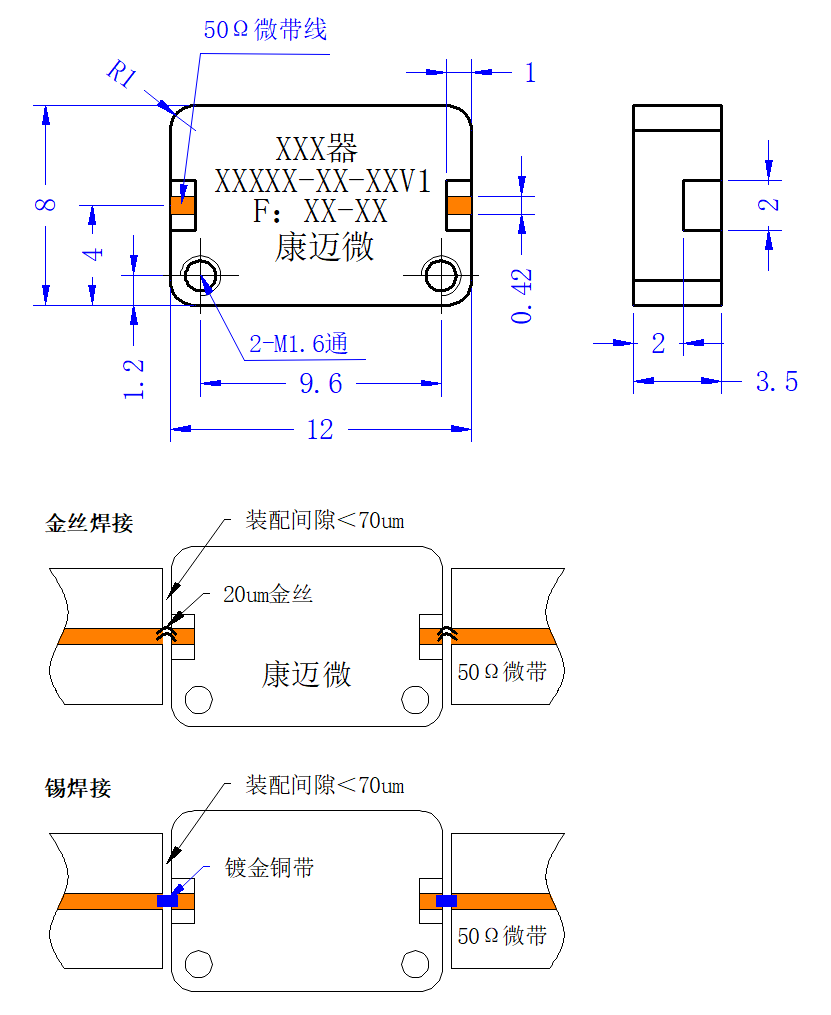

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.02 | -0.02 | 1.02 |
| 3.04 | 1.19 | -0.12 | 1.20 |
| 8.09 | 1.30 | -0.28 | 1.28 |
| 13.14 | 1.30 | -0.52 | 1.25 |
| 13.70 | 1.17 | -0.71 | 1.12 |
| 13.90 | 1.35 | -0.97 | 1.24 |
| 14.00 | 1.41 | -1.15 | 1.25 |
| 14.10 | 1.43 | -1.40 | 1.24 |
| 14.20 | 1.55 | -1.88 | 1.39 |
| 14.40 | 3.31 | -4.97 | 3.56 |
| 16.17 | 97.68 | -43.00 | 161.19 |
| 18.19 | 643.48 | -79.35 | 263.64 |
| 20.21 | 425.20 | -51.51 | 49.42 |
| 22.23 | 195.62 | -44.59 | 54.76 |
| 24.25 | 307.23 | -51.62 | 73.15 |
| 26.27 | 127.79 | -63.85 | 107.63 |
| 28.29 | 53.48 | -54.39 | 22.15 |
| 32.33 | 45.29 | -52.44 | 10.43 |
| 35.36 | 56.34 | -50.92 | 19.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
