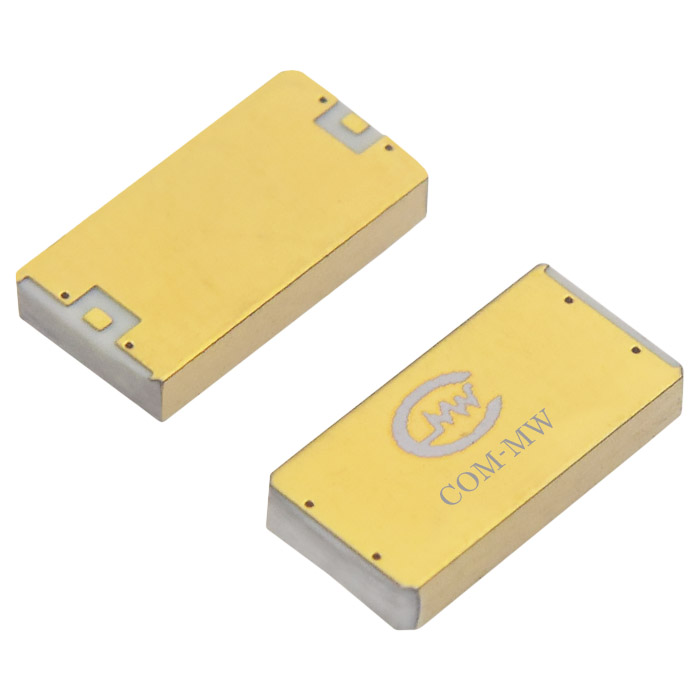

通带频率0~14GHz, 16.1-20GHz≥40dB
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
体积小，支持SMT。
主要参数

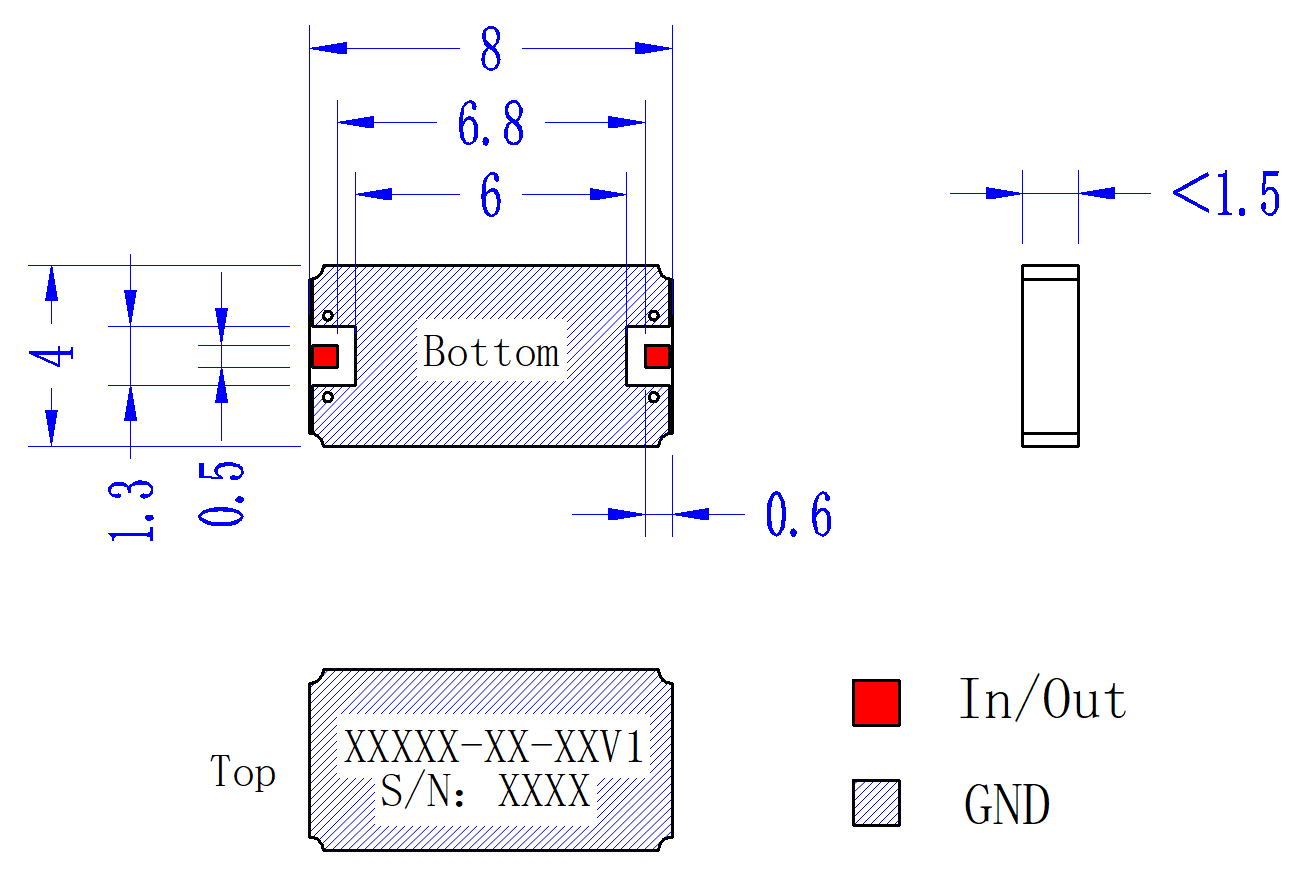

| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 14 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 16.1-20 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |

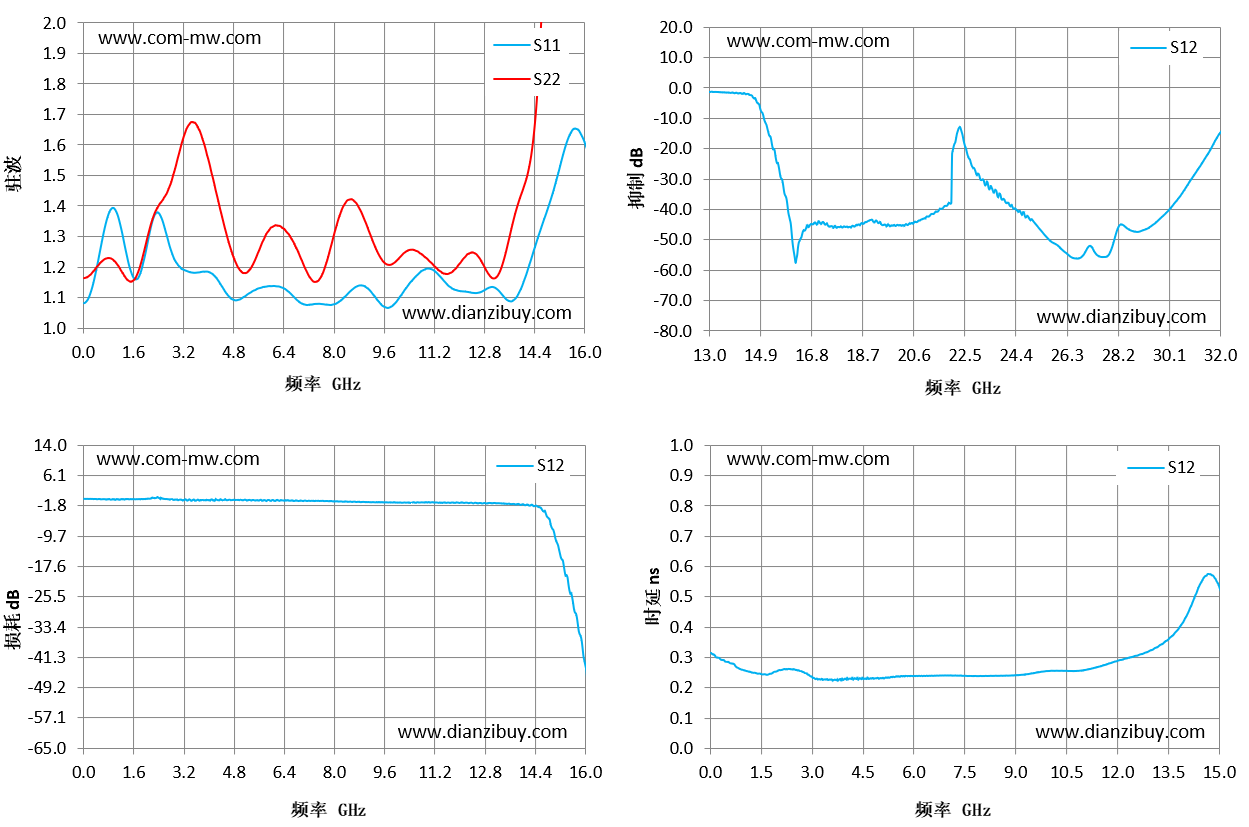

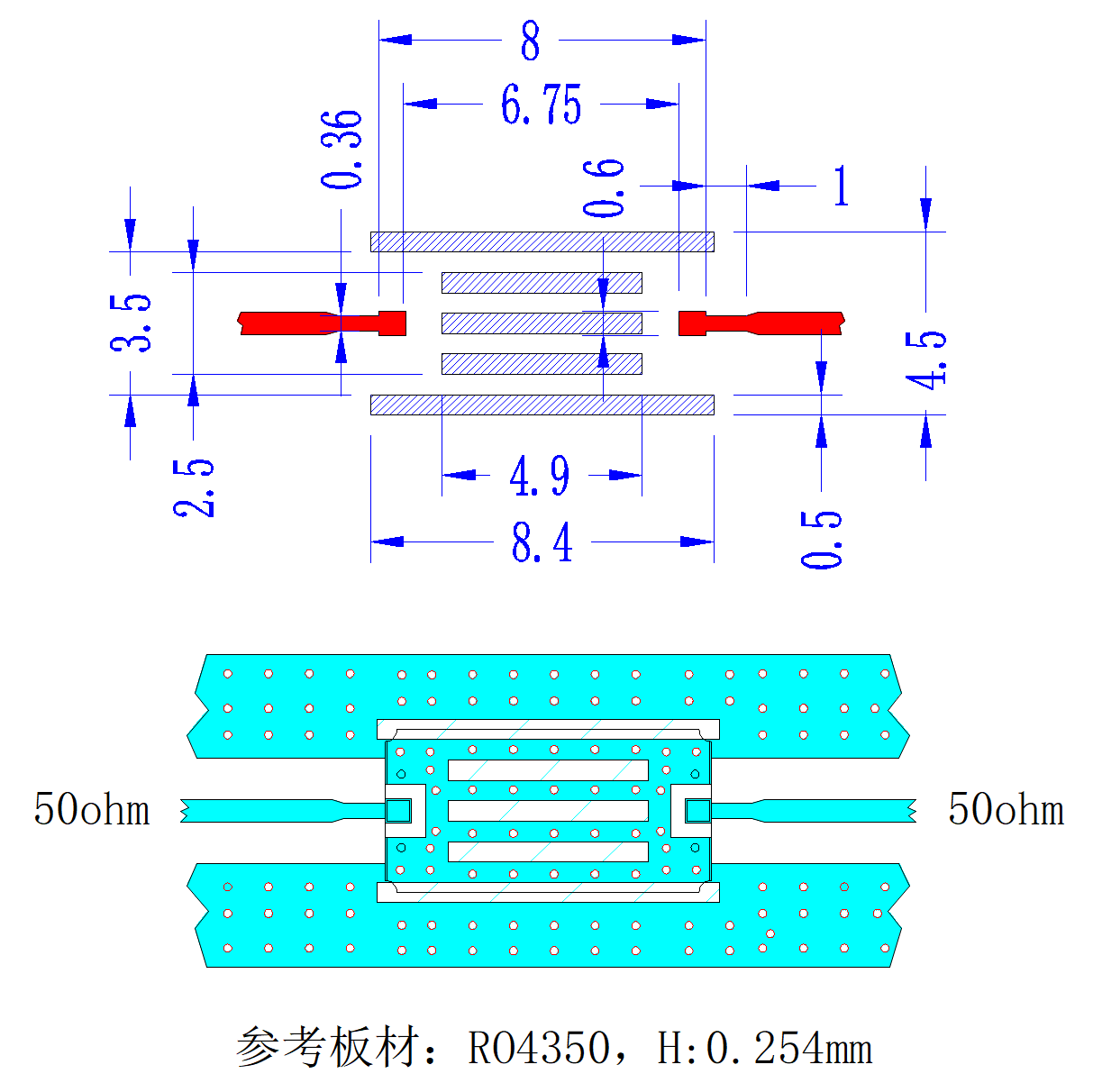

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.08 | 1.16 | -0.07 | 0.31 |
| 1.57 | 1.17 | 1.15 | -0.15 | 0.24 |
| 3.14 | 1.19 | 1.61 | -0.31 | 0.23 |
| 4.71 | 1.1 | 1.26 | -0.42 | 0.23 |
| 6.29 | 1.13 | 1.33 | -0.43 | 0.24 |
| 7.86 | 1.08 | 1.25 | -0.68 | 0.24 |
| 9.43 | 1.09 | 1.24 | -0.96 | 0.25 |
| 11 | 1.2 | 1.22 | -0.94 | 0.26 |
| 12.57 | 1.11 | 1.24 | -1.22 | 0.3 |
| 14.14 | 1.18 | 1.49 | -1.53 | 0.46 |
| 15.71 | 1.65 | 6.75 | -29.93 | 0.1 |
| 17.29 | 1.78 | 8.37 | -44.84 | 0.23 |
| 18.86 | 1.55 | 8.24 | -44.15 | 0.24 |
| 20.43 | 1.7 | 7.38 | -36.05 | 0.25 |
| 22 | 1.76 | 6.82 | -22.19 | 0.52 |
| 1 | 建议分腔使用，芯片端口可互换 |
| 2 | 产品支持260℃回流焊。 |
| 3 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，在使用中尽量使产品的各个侧面及上下面与组件的金属壳体贴合接触，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果 |
| 4 | 在安装和使用过程中，滤波器不能浸泡在清洗液中，清洗剂可能进入盒体中，改变产品内部元件的固化状态和参数，造成滤波特性恶化，甚至产品失效 |
提供技术要求，工程师 1 个工作日内响应。
