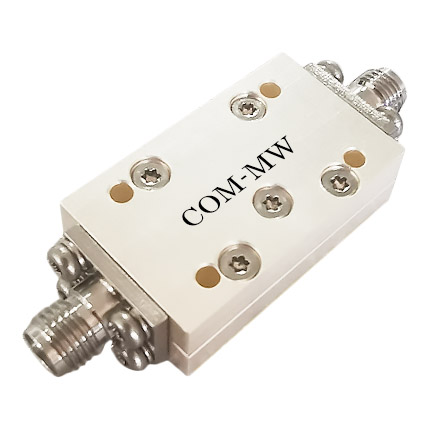

通带频率 DC~15GHz,26-40GHz≥50dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 15 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 26-40 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

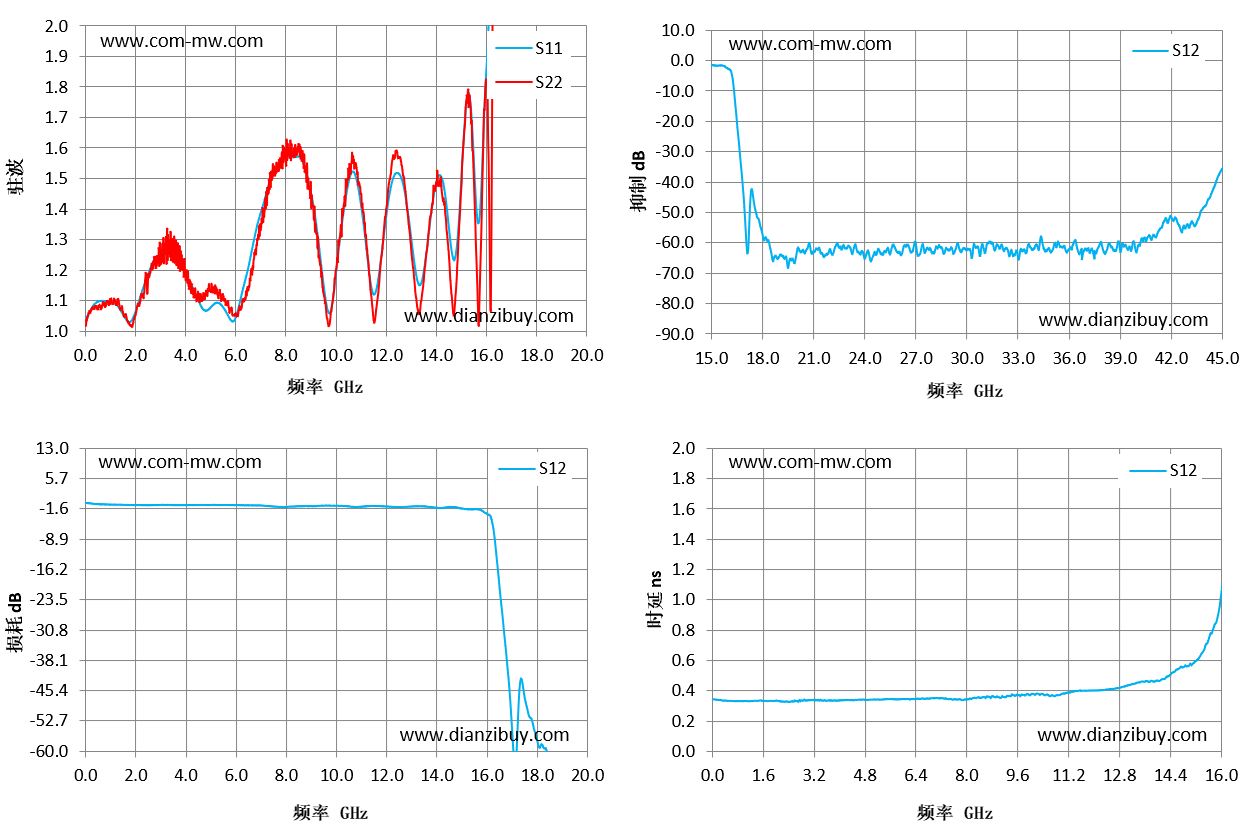

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.04 | 1.02 | -0.11 | 0.34 |
| 1.43 | 1.06 | 1.07 | -0.54 | 0.33 |
| 2.86 | 1.24 | 1.25 | -0.62 | 0.34 |
| 4.29 | 1.14 | 1.12 | -0.62 | 0.34 |
| 5.71 | 1.05 | 1.08 | -0.61 | 0.34 |
| 7.14 | 1.43 | 1.39 | -0.8 | 0.35 |
| 8.57 | 1.57 | 1.58 | -0.93 | 0.36 |
| 10 | 1.19 | 1.2 | -0.81 | 0.37 |
| 11.43 | 1.14 | 1.09 | -0.81 | 0.4 |
| 12.86 | 1.39 | 1.38 | -1.02 | 0.42 |
| 14.29 | 1.48 | 1.44 | -1.25 | 0.49 |
| 15.71 | 1.36 | 1.07 | -1.75 | 0.78 |
| 17.14 | 17.87 | 16.21 | -62.97 | -1.29 |
| 18.57 | 10.53 | 16.33 | -65.39 | -2.63 |
| 20 | 23.74 | 26.32 | -63.4 | 1.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
