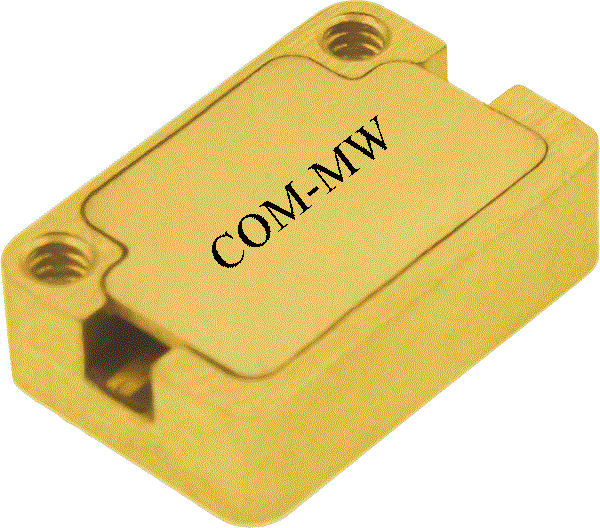

通带频率DC~16, 18.4-40GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 16 | |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 18.4-40 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

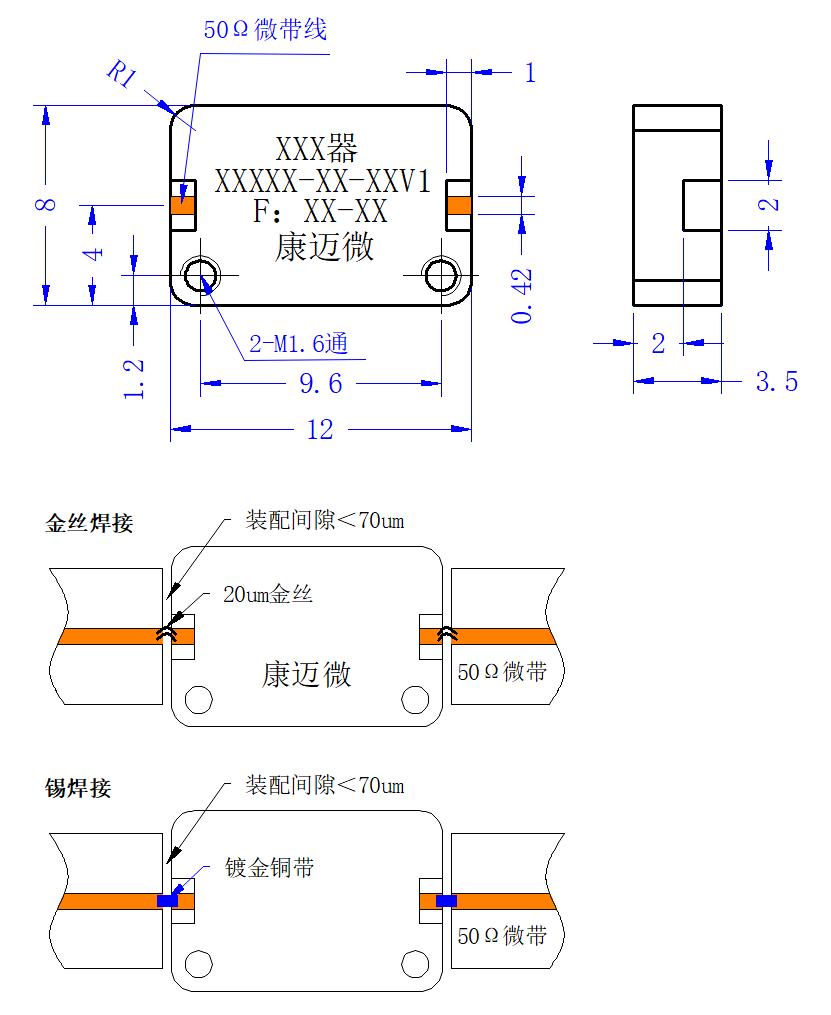

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.02 | -0.02 | 1.01 |
| 3.04 | 1.05 | -0.07 | 1.03 |
| 6.07 | 1.09 | -0.11 | 1.10 |
| 10.11 | 1.10 | -0.21 | 1.08 |
| 13.51 | 1.10 | -0.38 | 1.14 |
| 15.16 | 1.39 | -0.6 | 1.36 |
| 15.59 | 1.26 | -0.69 | 1.24 |
| 15.89 | 1.27 | -0.87 | 1.26 |
| 16.00 | 1.27 | -0.98 | 1.27 |
| 16.11 | 1.24 | -1.12 | 1.23 |
| 16.21 | 1.23 | -1.31 | 1.21 |
| 16.41 | 1.67 | -2.42 | 1.65 |
| 18.50 | 102.79 | -31.8 | 158.76 |
| 19.20 | 145.04 | -35.14 | 544.81 |
| 23.24 | 203.48 | -52.11 | 109.21 |
| 27.28 | 38.37 | -59.25 | 43.17 |
| 31.32 | 12.02 | -44.80 | 16.74 |
| 35.36 | 8.35 | -60.80 | 25.82 |
| 40.41 | 29.56 | -42.40 | 30.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
