通带频率DC~17GHz, 19.55-40GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 17 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 19.55-40 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

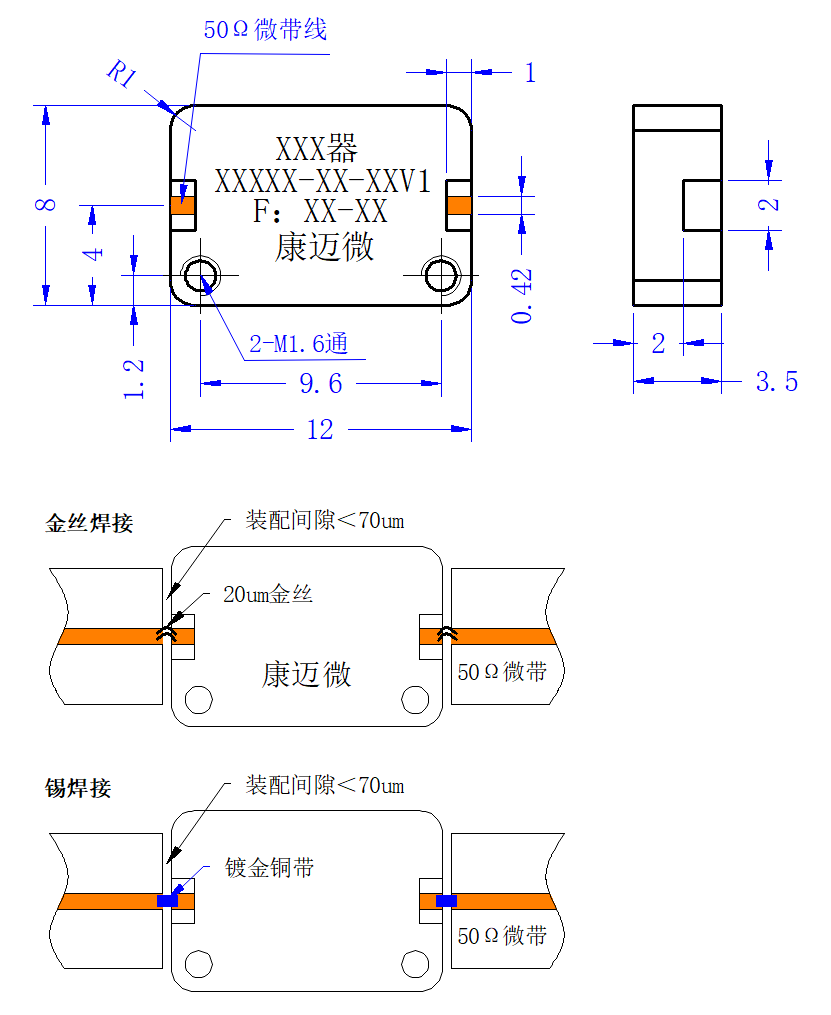

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.01 | -0.01 | 1.01 |
| 5.06 | 1.02 | -0.16 | 1.06 |
| 10.11 | 1.10 | -0.35 | 1.12 |
| 15.16 | 1.34 | -0.58 | 1.34 |
| 16.17 | 1.31 | -0.75 | 1.33 |
| 16.71 | 1.40 | -1.02 | 1.32 |
| 16.88 | 1.38 | -1.16 | 1.33 |
| 17.00 | 1.35 | -1.30 | 1.35 |
| 17.11 | 1.41 | -1.55 | 1.45 |
| 17.25 | 1.87 | -2.31 | 1.87 |
| 17.45 | 4.22 | -5.02 | 3.59 |
| 19.51 | 92.26 | -31.02 | 31.88 |
| 20.21 | 75.73 | -33.35 | 31.98 |
| 24.25 | 167.19 | -59.53 | 234.55 |
| 28.29 | 37.91 | -50.61 | 24.39 |
| 32.33 | 35.68 | -52.10 | 11.48 |
| 36.37 | 164.92 | -49.28 | 12.79 |
| 39.40 | 18.37 | -45.09 | 743.22 |
| 40.41 | 19.40 | -41.35 | 864.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
