通带频率DC~18GHz, 22-41GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 22-41 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

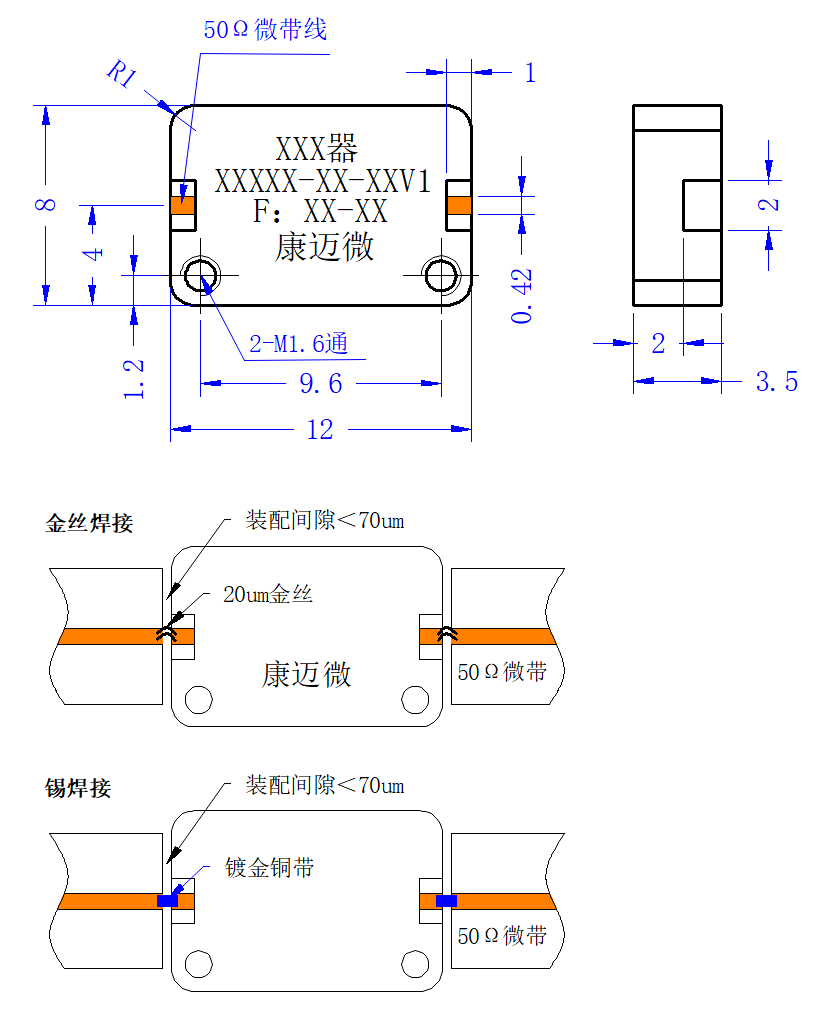

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.02 | 0.04 | 1.01 |
| 6.07 | 1.08 | -0.03 | 1.06 |
| 12.13 | 1.19 | -0.22 | 1.20 |
| 13.14 | 1.39 | -0.48 | 1.42 |
| 15.16 | 1.17 | -0.41 | 1.10 |
| 17.18 | 1.18 | -0.6 | 1.14 |
| 17.70 | 1.34 | -0.86 | 1.25 |
| 17.90 | 1.27 | -1.03 | 1.19 |
| 18.00 | 1.21 | -1.17 | 1.19 |
| 18.10 | 1.22 | -1.41 | 1.27 |
| 18.30 | 1.75 | -2.56 | 1.98 |
| 18.50 | 3.56 | -5.39 | 4.07 |
| 22.01 | 83.09 | -38.98 | 868.01 |
| 26.27 | 48.67 | -64.43 | 74.96 |
| 30.31 | 49.09 | -61.69 | 13.36 |
| 33.34 | 24.86 | -68.50 | 10.07 |
| 36.37 | 100.32 | -59.08 | 14.91 |
| 38.39 | 42.11 | -57.22 | 66.66 |
| 40.41 | 19.67 | -54.14 | 40.80 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
